产品类别: 自动贴片机
产品型号: TP320V
产品特点: 立式全自动
应用范围: SMT电子行业
详细规格下载
订购热线:010-84337331-893
咨询热线:400-998-9522
详细介绍

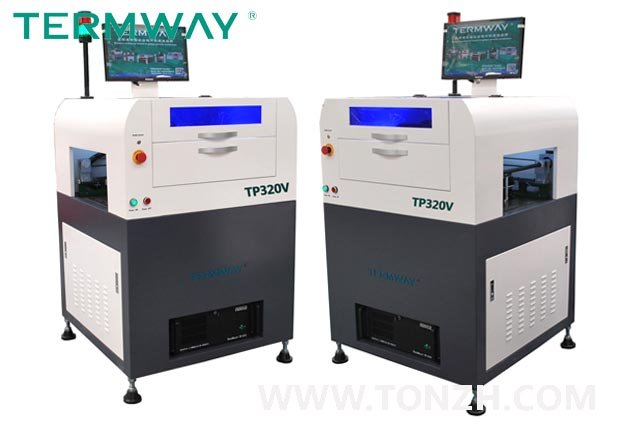

商品名称】:立式全自动贴片机TP320V
品    牌】:泰姆瑞
商品规格】:TP320V




商品简介】:
     TP系列立式贴片机是一款全自动
贴片机,它通过真空吸嘴可以贴装各种元件,是目前市场上性价比高的全自动贴片设备。 一款工业级小型视觉贴片机,大批量贴装0402元器件。配置视觉对中系统,满足高精密度0.65mm脚距之QFP IC或BGA等芯片的贴装.除标准的圆形基准点外,没有丝印焊锡膏的方形PCB焊盘和环型穿孔焊盘,也可作为基准点来识。
特点】:
   1.整机采用铸造结构。底部平台和Y轴龙门结构采用的
大理石,有效保证贴片机长期使用的可靠性和稳定性。
   2.整机采用精密导轨,有效提高贴片精度。
   3.整机采用高清晰工业相机,完成高精密元器件的视觉对位贴装。
   4.配置视觉系统的贴片机,可以自动识别MARK点,有效提高贴片机生产效率和贴片精度。
   5.可自动视觉编程,不用手动输入元件坐标。编程简单,方便入门者便捷实用。

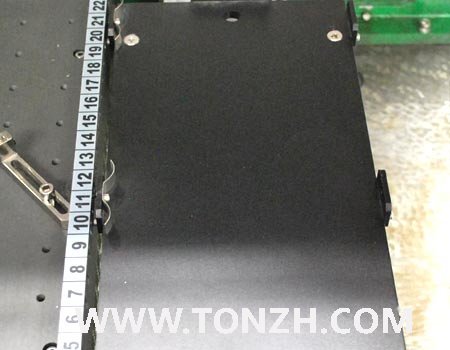

   6.标配一套小型IC盘。

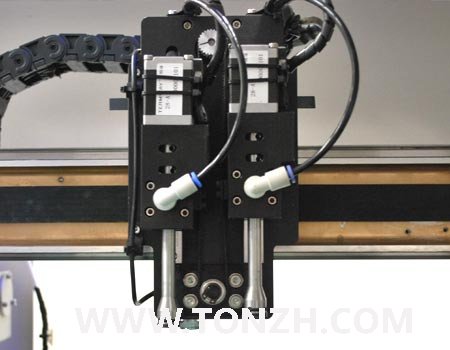

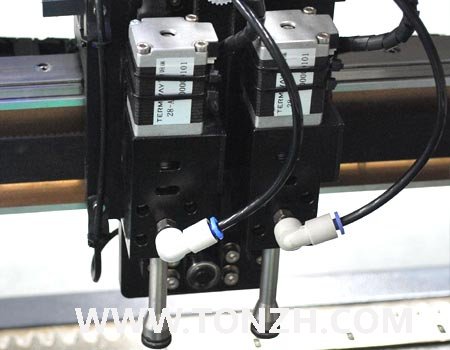

   7.整机配置5种吸嘴。可由软件提示手动更换吸嘴。
   8.高性价比全自动贴片机,适合中小规模生产、科研及个人使用。
选配件】:
   1、GF款电动喂料器(CF款备选,适合低成本生产和研发使用)
   2、吸嘴

     3、散料盘
   4、IC托盘
   5、振动喂料器

技术参数】:



TP320V

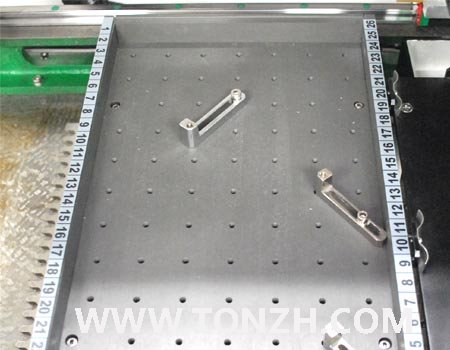

最大电路板面积

350×210mm

最大移动范围

410×320mm

Z轴最大移动范围

10mm

典型贴片速度

4000-4500cph

理论最大贴片速度

5000 cph

重复贴片精度

±0.06mm

对位方式

视觉对位

可以贴装元器件

0402以上阻容件和20mm以下IC

编程方式

影像学习/键盘输入

传动方式

采用工业双同步带传动

带式喂料器

可选配8mm,12mm,16mm,24mm,32mm喂料器

喂料器数量

可以放置46把8MM GF 款喂料器

IC盘数目

最多1个

操作系统

WINDOWS XP/WIN7 32bit

压缩空气

80psi(0.5Mpa) ,气源需要外接气源

电源

220v,50Hz,2kw

重量

350kg

外形体积

875*925*1165mm

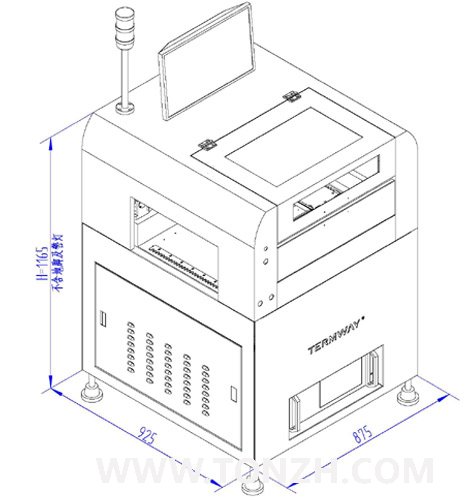

外形尺寸二维图】:
