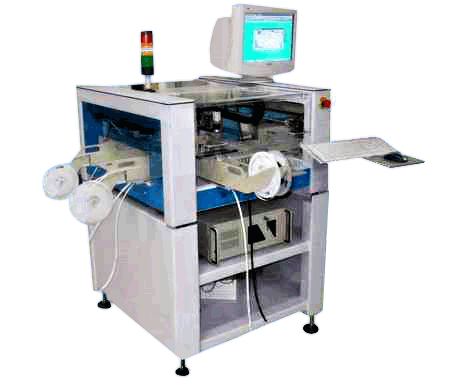

| | | | 小型全自动贴片机TP45N | | |  | | | 浏览次数： | | | 【商品名称】：小型全自动贴片机TP45N | 【联系电话】：010-51669522||13331091975 | | 【生产厂家】：同志科技 | 【商品规格】：TP45N | 【商品简介】：
小型全自动贴片机TP45N能准确拾放所有SMD组件包括0201至SOIC，PLCC，BGA到QFP IC（0.5mm脚间距）
◆机械爪对中系统：机械中心对位采用四面平行爪，适合大部份SMD片状元件0402, SOIC, PLCC及QFP IC．
◆高精度丝杆系统：TP45N度，预压无间隙丝杆系统，配合环路直流伺服马达及高精密编码器．
◆视觉对中系统：可选视觉对中系统，贴装高精密度0.5mm脚距之QFP IC或BGA．
◆无接触式激光对中系统：可选激光对中系统，适合各行业，能拾放所有SMD组件；0201(0.6mmX0.3mm) SOIC,
PLCC及QFP IC(0.5mm pitch)
◆灵巧的基准点系统：除标准的圆形基准点外，方形的PCB焊盘和环型穿孔焊盘，也可作为基准点来识别． ◆点胶水或锡浆系统：配合选件滴胶水或锡浆分发器，可简单快捷生产样板，小批量生产不用作模板，可用MT-2 | | 【备 注】： 型号 | TP45N | 最快速度 | 6000CPH（实际3600-4000CPH） | 对中方式 | 1个激光对中头，视觉对中（选件） | 送料器数量 | 最多88个(8/12mm)? 不用传送带 | 送料器数量 | 最多44个(8/12mm)? 使用传送带 | IC 盘数量 | 最多2个 | 组件尺寸 (mm) | 最小：0201(0.6 X 0.3) | 最大：20 X 20 | 最大(视觉对中):38 X 38, 48 X 48 (选件 AQ48),62 X 62 (选件 AQ62 ) | X/Y轴驱动系统 | 精密丝杆配合伺服马达 | 分辨度 | X / Y轴 0.0075mm,? Z 轴 0.02mm | 旋转分辨度 | 0 to 360° (0.09°/步) | 重复精度 | +/- 0.1mm,+/- 0.05mm? (视觉对中) | PCB尺寸 | 450 X 350mm（用一面送料器底盘）,350 X 320mm（用四面送料器底盘） | 编程 | 键盘输入,影像学习,CAD 数据转换（选件） | 组件感应 | 真空或激光 | 主要控制及显示 | 工业PC & VGA显示器 | 机器尺寸 | 1030 X 940 X 1250mm (长 x 宽 x 高) | 重量 | 400 公斤 | 电源 | 电流 100/ 240伏.1200瓦 | 气源压力 | 75 psi (5.5 bar) | | | |
