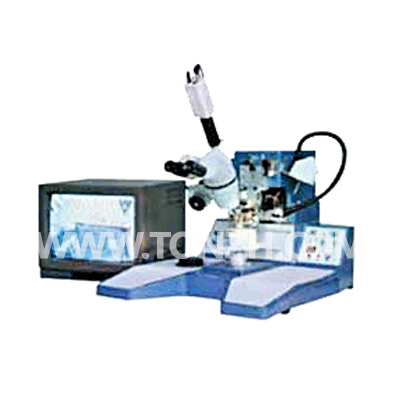

全自动金丝球焊接机TG3100
产品类别:  PCB制板设备
产品型号:  TG3100
产品特点:  金丝球焊接
应用范围:  SMT电子行业
详细规格下载

订购热线:010-84337331-893
咨询热线:400-998-9522
详细介绍
商品名称】:全自动金丝球焊接机TG3100
生产厂家】:同志科技
商品规格】:TG3100

商品简介】:
全自动金丝球焊接机TG3100特点:
1、自动焊接第二点、且二轴(焊头、位移)同步运行,因此与U2000型相比,其焊线速度有较大提高,也因此大大降低了一焊颈部断线的可能性;
2、位移方式为焊头位移方式,且焊头方向可在水平面上的90°范围内任意设定,使焊线方向不局限于前后方向;
3、合理的加、减速,使焊头运行更趋平稳;
4、可学习记忆80条线的位移距离,或30条线的瞄准高度、弧度、位移数据,焊线有数码显示,并设有退位重焊功能、某条线数的修改功能。该功能对COB加工有利;
5、性能优良的弧度系统,使弧度任意可调,一致性好;
6、由于采用自动检测钢咀是否到位和数控调整一检、二检的高度,对一焊、二焊高度差较大的器件,也同样应对自如;
7、调整方便,各种参数(超声功率、时间、焊接压力、瞄准点高度、弧度、跨度)均置于面板上用旋钮调节;
8、特有的第一焊点、第二焊点压力分别设定系统,使一焊、二焊可焊性和稳定性增强。
欢迎您联系我们获得全自动金丝球焊接机TG3100的更多信息。

备  注】:
全自动金丝球焊接机TG3100主要技术参数见下表:

项目
参数
使用电源 220VAC±10%,50Hz,可靠接地
消耗功率 50W
适用铝丝线径 25-75μm(1-3mil)
超声波功率 0~5W连续可调
焊接时间 0~100ms
焊接压力 第一、第二焊点可分别设定,20~100g
最小焊线时间 0.28秒/线(跨度设为 1mm 时)
一焊至二焊最大自动跨度 不小于6mm
焊线跨度记忆数 瞄准高度+焊线跨度+弧度高度1-80条或1-30条
工作台移动范围 φ> 15mm
视觉系统 体视显微镜和图象监视器可选
外型尺寸 600(长)×560(宽)×400(高)mm
重量 38Kg
注:用户有何特殊要求可协商。
