全自动焊膏喷印机 P1
产品类别:
产品型号:  P1
产品特点:
应用范围:
详细规格下载

订购热线:010-84337331-893
全国免费热线:400-638-9522
详细介绍
 P1简介:
  P1是一款全自动焊膏喷印机,可以在PCB上以瞬间的速度喷射焊膏。在小批量多品种的生产过程中,取代全自动丝印机,满足快速生产的需求。拥有以下优点:
  1、无需模板。减少等待模板加工的时间,同时减少了模板的清洁、存放等成本。
  2、新品导入快。通过数据导入,高效完成小批量多品种的生产需求。
  3、减少焊膏的使用。通过专用阀的控制,精准控制焊膏的用量,一般能减少30%以上的焊膏浪费。

  P1 功能介绍

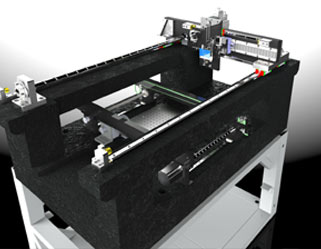

  1、采用天然花岗岩一体化设计制造的超高精密运动平台技术。确保P1焊膏喷印机长期使用十年以上,运动精度不会发生任何变化。同时,一体化的结构还具有非常优秀的抗震能力。


  2、国际一流的高速运动系统:采用欧洲原装进口的磁悬浮高精密直线电机和光栅尺,最大程度减少机械磨损,确保X轴长期使用的高精密高速性能。高速性能高达4M/S。

  3、行业顶尖的视觉系统:采用工业数字相机和高品质镜头,确保Mark识别定位的速度以及精度。

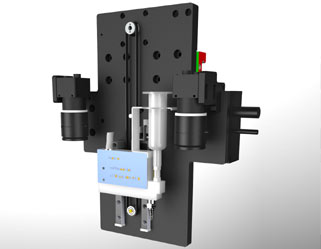

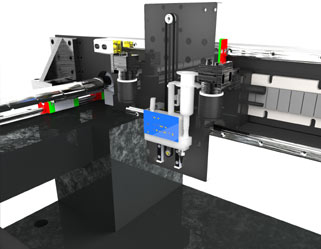

  4、配置进口锡膏/银胶专用喷印装置,可以达到最小0.15mm的点胶直径,最小2ms的响应时间,并针对锡膏工艺,可以进行室温至60˚C的预热 ,确保锡膏的流动性,完全非接触式喷嘴在最大移动速度条件下达到微米的精度,保持高度稳定的焊点,精准的焊膏量,最终可以达到0201等几乎所有SMD元件的焊膏喷印需求。




  5、智能的电路板传输系统,自动调宽和夹板。完成你的自动化智能生产。
  6、可以非常方便的导入CAD文件以及Gerber文件,基本包含所有的常见格式。
  7、通过模块化设计,可以轻松通过电梯上楼,不需要拆墙砸窗户上楼,满足实验室、中试中心等写字楼的使用环境。
  8、配置不同的专用喷印装置,可以满足锡膏以及银浆的不同需求。

  泰姆瑞世界各工厂组建了质量管理系统和环境管理系统,取得国际规格的 ISO9001:2008 和ISO14001:2008认证。

  标配:
  1、工业计算机一套
  2、锡膏专用喷印装置一套
  3、锡膏专用喷印装置控制系统一套
  4、喷嘴一个
  5、锡膏桶一套
  6、Mark点识别系统一套

  选配:
  1、银浆专用喷印装置
  2、喷嘴
  3、工业气泵

  P1产品技术参数
1 基板最大尺寸 350mm×350mm
2 基板最小尺寸 50mm×50mm
3 Z 轴最大移动范围 20mm
4 实际最大喷印速度 40000点每小时
5 理论最大喷印速度 72000点每小时
6 运动系统 X轴采用直线电机+光栅尺定位
Y轴采用伺服电机驱动器+研磨滚珠丝杠+光栅尺
7 XY 轴分辨精度 ±0.001mm
8 重复点胶精度 ±0.015mm
9 对位方式 视觉对位
10 焊盘尺寸 最小0201(01005需选配)以上元件及各尺寸的IC(管脚间距小于0.5mm的IC,球径小于0.5mm的BGA,需选配)
11 编程方式 CAD/Gerber文件导入/导入影像学习/键盘输入
12 焊膏最小直径 0.3mm(0.15mm锡膏、喷嘴需定制)
13 焊膏温度控制 室温至60˚C
14 焊膏选择 锡膏或者银浆(选配)
15 操作系统 WINDOWS XP、WIN7
16 压缩空气 0.6Mpa,气体流量≥200L/M
17 电源 380v,50Hz,10kw
18 重量 750kg
19 外形体积 1685(L)×780(W)×1440(H)
