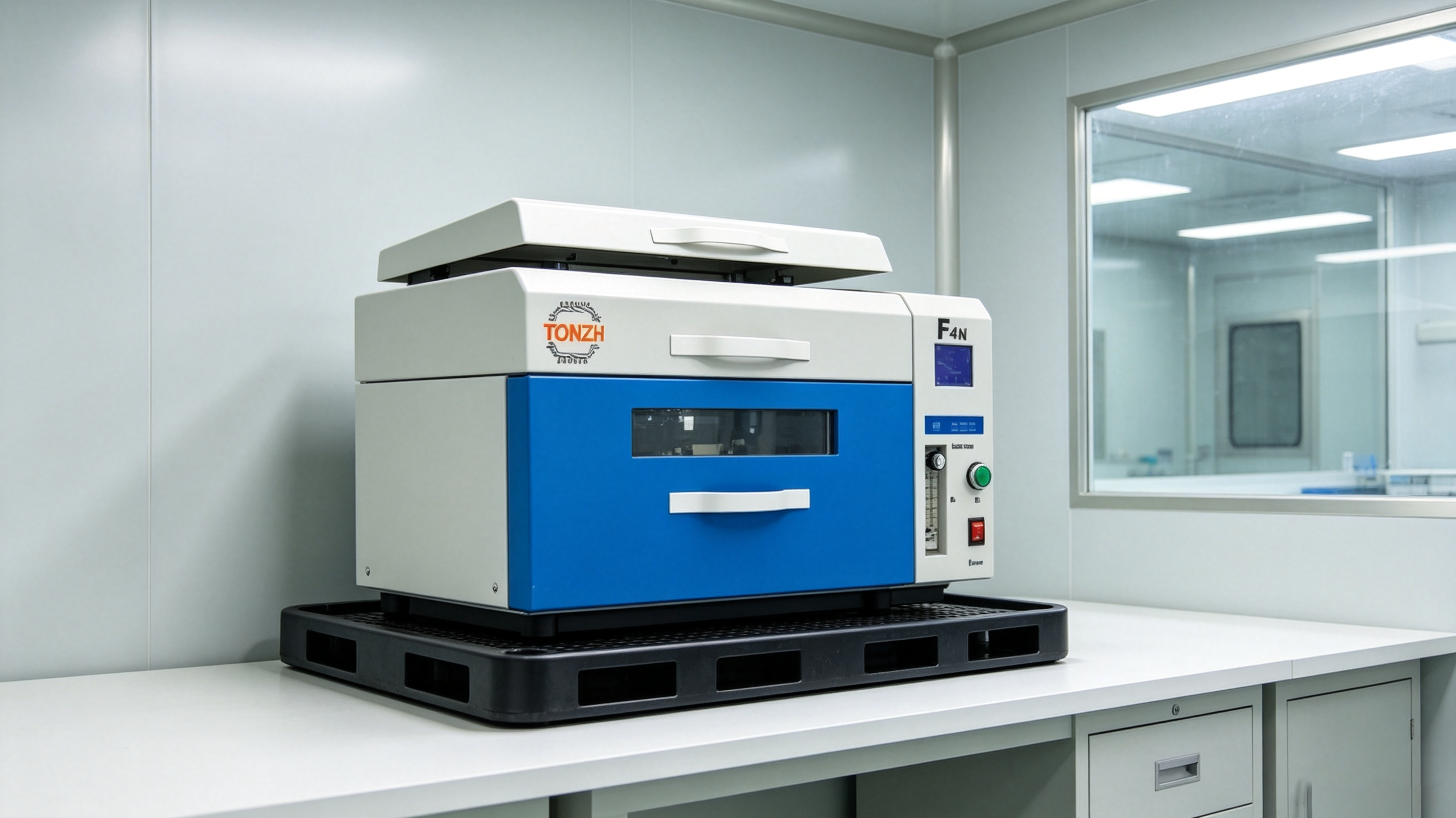

解决台式氮气回流炉焊接氧化与虚焊的核心在于将炉内残氧量控制在1000ppm以下，并匹配合理的温度曲线。焊点发黑、润湿不良通常源于氮气纯度不足、预热区升温过快或传送带振动。调整氮气流量至20-25L/min、恒温区时间设为60-90秒即可显著改善。
氮气环境为何未能阻止氧化？
氮气保护并非简单“通入即可”。氧含量超标或气流紊乱时，氧化依旧发生。具体原因有以下几点：
- 氮气纯度低于99.99%，或供气管道存在泄漏，导致炉内实际氧含量高于1000ppm。
- 预热区升温速率超过3℃/s，助焊剂过早挥发，失去保护作用。
- 传送带或导轨存在低频振动，熔融焊料在凝固前被扰动，形成“扰动焊点”或裂纹。
- 炉膛排气设置不当，外部空气从出入口倒灌。
如何设定台式氮气回流炉的工艺参数？
参数窗口需根据PCB厚度、元件密度和焊膏类型微调。以下为典型无铅焊膏（SAC305）的参考设定，适用于多数台式回流炉和台式氮气回流炉：
| 工艺阶段 | 温度范围 | 时间 | 氮气流量 | 氧含量目标 |
|---|---|---|---|---|
| 预热区 | 室温→150℃ | 60-90s | 20-25L/min | ≤1500ppm |
| 恒温区 | 150-180℃ | 60-90s | 20-25L/min | ≤1000ppm |
| 回流区 | 217-245℃ | 45-60s | 25-30L/min | ≤800ppm |
| 冷却区 | 245→100℃ | 60-90s | 15-20L/min | — |
操作流程：确认氮气纯度≥99.99% → 检查炉膛密封条与排气阀 → 空炉运行测温板校准曲线 → 设定流量并等待氧含量稳定 → 放入产品焊接。冷却区建议关闭加热，仅靠风冷或水冷，降温速率控制在2-4℃/s，过快易导致元件开裂。
常见踩坑误区
- 错误：氮气流量开得越大越好。正确：流量过大会吹偏元件或造成炉内紊流，反而卷入外部空气。按炉腔体积和排气量计算，一般20-30L/min足够。
- 错误：忽略测温板校准，直接照搬焊膏供应商曲线。正确：每批次PCB热容不同，必须用实际板测温，偏差超过±5℃需重新调整。
- 错误：焊后焊点发黄就断定是氮气问题。正确：先排查焊膏是否过期、印刷厚度是否均匀、元件引脚是否氧化，再检查炉内氧含量。
如何判断氮气系统是否正常？
在线氧分析仪读数持续波动超过±200ppm，或流量计浮子跳动明显，提示气路异常。检查减压阀、电磁阀和流量计是否堵塞，管路接头是否漏气。若炉膛长期未清理，残留助焊剂会消耗氮气并释放水分，建议每生产500小时或每月清洁一次炉膛内壁与风道。
拓展阅读：台式回流炉焊接BGA元件时出现连续空洞的氮气流量与温度曲线该如何调整？
