详细介绍



    T200C+是什么?
一台T200C+无铅回流焊机 = 一台T200C无铅回流焊机+ 一台单通道温度曲线测试仪
顾名思义,就是一台T200C+的台式无铅回流焊机不仅具备了无铅焊接的功能,同时具备了温度曲线测试仪的功能。
在SMT领域,为了获得更好的焊接效果,需要不断调整回流焊机的温度曲线,我们调试的参考数据就是成为回流焊机“黑匣子”的温度曲线测试仪所记录的电路板焊盘上面时间检测到得温度数据,这个黑匣子主要用于回流焊过程的温度监测、焊接工艺调整和改进,焊接过程及各种工艺参数的分析和调整。同时可以储存各类数据,便于产品的质量追溯和反馈。更大的满足ISO9001质量体系的要求。
T200C+具有可靠性高、电路板焊盘实际温度实时检测,温度曲线显示图可以任意拉动、温度检测测试报告格式美观漂亮、性能价格比极高等特点。


2012款升级后集体特点】:

  1、控制系统采用了液晶控制器。取代了之前的LED仪表控制。让产品更加高档。
  2、控制系统的温度段数是5*40段的温度曲线,可以储存在液晶控制器里面,可以通过软件读出这5条曲线,也可以通过软件分别写入到液晶控制器里面。
  3、加热管的安装方式采用了同志科技专利的加热管安装支架,主要针对T200C和T200C+。之前的T200N就是这样的支架。有效提高了机器的温度均匀度   。
  4、抽屉导轨从之前的两段式升级为同志科技专利的三段式抽屉导轨,主要针对T200C和T200C+。系统解决了抽屉晃动的问题。之前的T200N系列就是这样的导轨系统。
  5、抽屉门上面增加了2组高温磁铁钮。系统解决了抽屉关闭不严的问题。T200C,T200C+,T200N,T200N+系列全部升级。
  6、控制面板开关采用了不锈钢的高档按钮开关。像我们AOI上面采用的就是这种开关。有效提高了台式回流焊机的档次。
  7、抽屉门加高了,取消了下面的那个小白挡板。系统解决了抽屉门和下边磨损掉漆的问题。
  8、+系列测温模块的安装部分做了优化处理,安装更加便捷。
  9、液晶控制屏上面可以显示当前运行状态,程序段,各输出状态,加热工作状态,错误状况,设定温度和实际测量温度。
  10、抽屉的把手采用新款弧形把手。



  ▲计算机控制

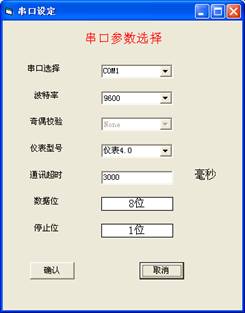

  通过软件对控制器参数进行操作,提高生产效率,可满足产品多样化的情况下的焊接生产。

  ▲高精度、多功能;

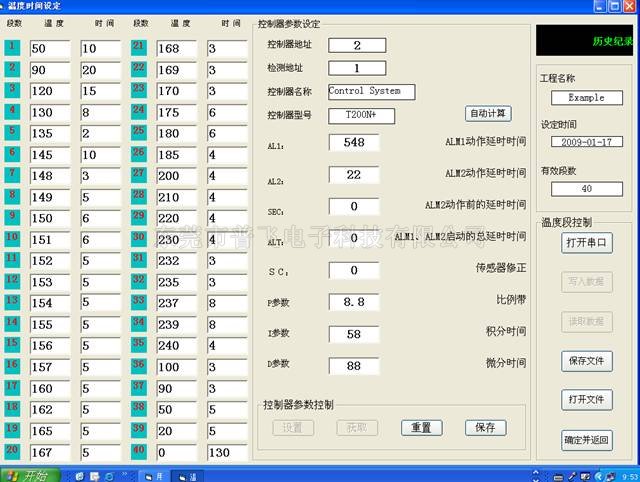

  突破小型回流焊机仪表控制编程难,修改参数难,温度曲线存储有限等不足,采用自主研发的温度控制软件,温度曲线设置直观、可存储大量温度曲线,同时自带分析统计功能和打印功能,您想焊接多少种产品,记录多少次实验数据都不怕!40 段温度曲线批量设定

  ▲ 可视化操作,温度曲线的实时显示和焊接过程的实时观测,是科研教学 最佳选择

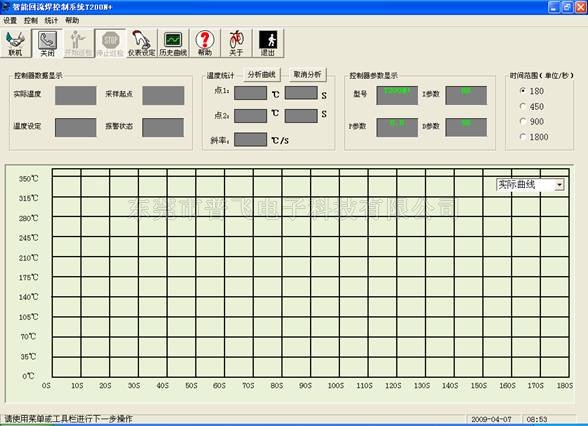

主软件界面,可切换控温曲线和实际温度曲线显示

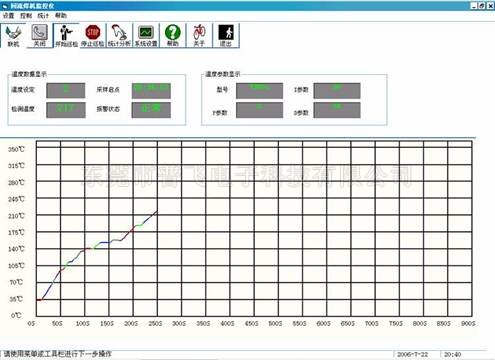

 正在检测的温度曲线


  检测好的温度曲线

  实时检测每一次焊接的温度曲线,可在焊接同时显示出实际的温度曲线,方便无铅工艺曲线的调整和掌握,特别是保温区和熔融区等关键点的控制。

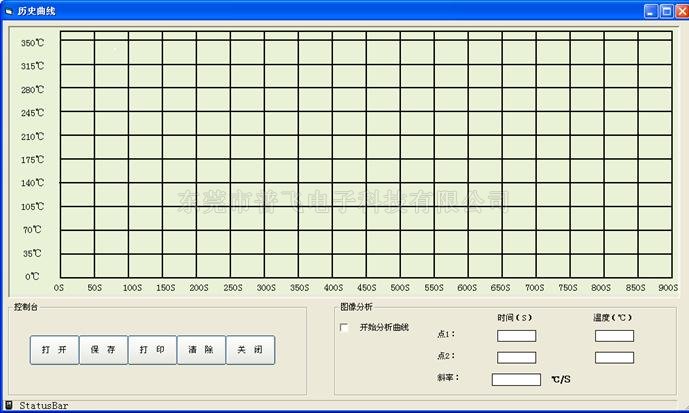

   ▲ 曲线分析功能,实时检测后的温度曲线和历史温度曲线都可以进行分析,便于修改和完善曲线。



技术参数】:
  A: 控温段数: 40   段, 可根据实际的需要在软件中选择设定温区数量、焊接时间和温度等参数。
  B: 温区数目 : 单区多段控制
  C: 控温系统: 电脑控制系统, SSR   无触点输出
  D: 温度准确度 : ± 2 ℃
  E: 升温时间: 3min
  F: 温度范围 : 室温 -360 ℃
  G: 发热来源 :   红外线 + 热风对流方式
  H: 有效工作台面积: 360mm *230mm
  I: 焊接时间 : 3min ± 1min
  J:   温度曲线:可根据需要实时设定和调整,同时可以实时检测和分析被焊接电路板上面的温度。
  K: 冷却系统:横流式均衡快速降温
  N: 额定电压 : AC   单相, 220V; 50Hz
  O: 额定功率 : 3.8KW 平均功率: 1.6kw
  P: 重量:39 kg
  Q: 尺寸 : 长 * 宽*   高 660* 450*300mm

  ★如果产品改型,恕不另行通知,购买时请以实物为准!

【产品二维图】
