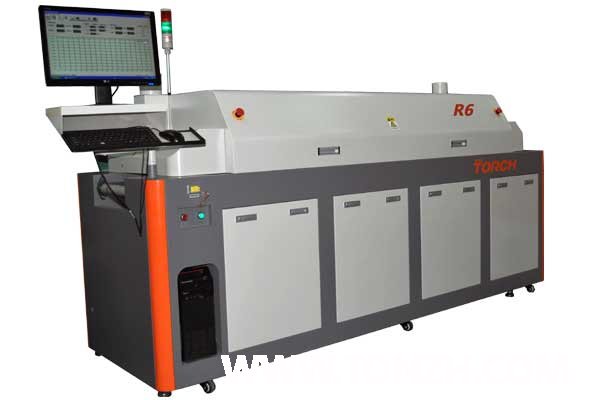

 R 系列高温气氛焊接炉 型号:R6/R8

  产品定位:电子行业第一款耐温度高达400 度的高温气氛焊接炉。

  在一些质量要求很高的电子产品领域,为了提高用于电力电子设备、汽车和航空航天设备领域的处理器、驱动器、控制器和其他模拟与数字电路的功能,就必须要求这些产品或者电子设备必须在高温甚至经常在极限温度下运行。这样的特殊要求,要求电子产品的焊接工艺必须达到超高温焊接水平。

  为了解决用户高温焊接的特殊需求,同志科技专门组织高精尖的技术团队,在同志科技14 年焊接设备研发经验的基础上,历经整整一年,开发出了代表目前行业最高温焊接水平的高温气氛焊接炉。

  产品特点:

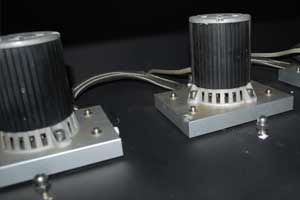

  1、高达400 度的高温焊接:整套系统的设计解决了高温焊接工艺的技术难题,同时通过工业水冷系统,为炉腔的降温和运风马达的降温起到了很好的效果。确保400 度的高温焊接,运风马达的温度不超过70 度。

  2、焊接控制系统采用模块化设计,长期使用过程中,可以达到不停机保养和维修。

  3、焊接控制的直观性:设备控制系统采用先进的PID 控制系统和在线炉温采集系统。在焊接时自动测试炉膛温度,来进行温度曲线分析、存储、调用和打印功能,更加方便的进行焊接工艺控制和调整。

  4、机器整机外壳和炉膛可以自动打开或者超高温报警打开(R8 具备此功能)。

  5、配置运风马达故障检测系统,马达出现故障或者马达即将损坏运转缓慢时,控制软件自动报警,提醒对马达进行检查或更换。

  6、可靠平稳的传输系统:传动系统采用日本松下马达,电脑全闭环调速,配合可靠的日本松下涡轮减速箱,运行平稳,速度0-2000mm/min.

  7、断电保护功能:保证断电后PCB 板正常输出而不致损坏。

  8、上下温室热风流量独立可调,适合各种PCB 板和元器件焊接。

  9、机器内胆采用优质的保温材料,结合150mm 加厚的炉膛设计和保温外壳,密封性好,整机节省能源设计,比同类设备节约40%的耗电量,同时在长时间使用条件下,不影响工厂环境温度。

技术参数:

型号 R6 R8
温区数量 12 16
温区发布 上六/下六,冷却温室上1/下1 上八/下八,冷却温室上1/下1
控温系统 每个温区都由先进的智能微电脑独立进行PID 自动温控;SSR 无触点输出,控制系统模块化设计
控温精度 ±2℃
温度均匀度 ±2℃
升温时间 <30min
温度范围 室温-400℃
发热来源 小循环全热风对流方式

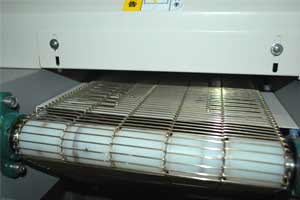

传输系统网带 耐高温不锈钢
传输系统最大宽度 300mm
传送速度 0-2000mm/min 可调
报警系统 指示灯超温自动报警
高温报警系统 超过设定温度会自动打开温室上盖,确保不会烧坏被焊接工件
停电保护系统 突然停电可启动特殊操作装置将炉内PCB 板送出而不损坏元件及工件
冷却系统 两组横流式涡流离心风机均衡快速降温
电源 三相四线,380V
最大功率 33kw 43kw
平均功率 19kw 24kw
重量 780kg 980kg
尺寸(长×宽×高) 2900×900×1300mm 3500×900×1300mm
运风电机水冷系统 标配一套 标配一套

标配件:(品牌)显示器一台,(品牌)主机一台,鼠标键盘各一个,工业冷水系统一套,控制软件一套,说明书一份,保险管3-5 个。

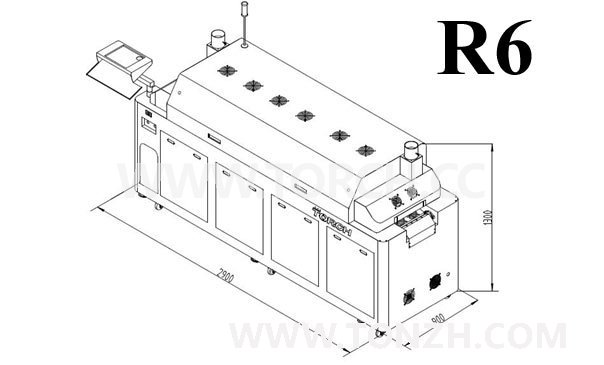

【R6二维图】

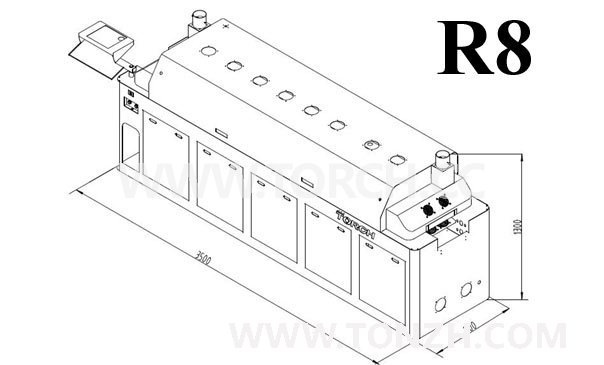

【R8二维图】
