多功能高精度散料贴片机T8A
产品类别：
产品型号：
产品特点：
应用范围：

详细规格下载

订购热线：010-60597238-893

咨询热线：400-638-9522

详细介绍

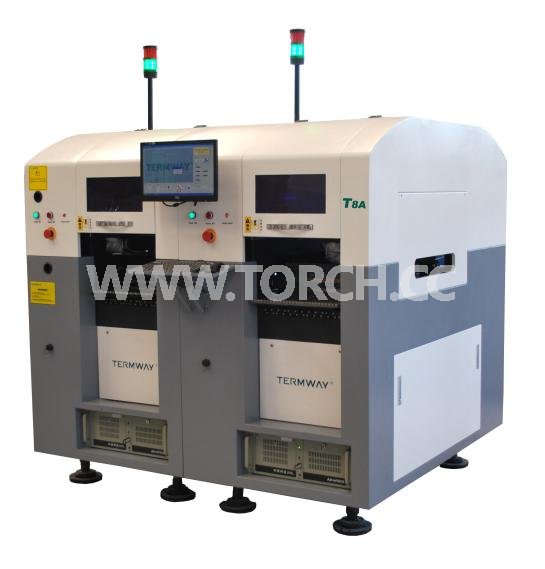

　　T8A是由泰姆瑞公司精心打造的一款高精度多功能贴片机，贴装元器件01005（英制）。T8A贴装范围广，可贴装传统的编带料（8mm-44mm）、短带料、纯散料（军工企业元器件筛查后为散料）、50*50mm（50-140更大异形件需选配模块）以下的所有IC。

　　特点：

　　T8A采用双模组组合方式，是一款既可以传统的编带料，同时满足装散料、短带料贴装的高精度多功能贴片机。

　　最多可满足260种散料或者短带料的贴装。

　　可同时装载104种以上8mm自动喂料器4种IC盘供料器。

　　可以贴装 QFP 的最大面积：50*50MM。

　　可以贴装 0.3MM 间距以上的 QFP,可以贴装 BGA。

　　配置光栅尺,实现整机的高精密运动控制和高精密重复贴装。

　　 多功能高精度散料贴片机T8A 通用特点：

　　1.整机采用花岗岩一体化设计制造的高精密运动平台技术，有效保证贴片机长期使用10年以上，运动精度改变很小。同时一体化的结构还具有抗震能力。

　　2.整机采用高速运动系统和高精密级导轨，有效提高贴片精度。

　　3.不停机扫描拍照的技术，让图像高速拍照和高速识别贴装称为现实。

　　4.整机采用德国原装高清晰工业相机和高品质镜头，确保视觉对位的高精度和准确度，完成高精密元器件的视觉对位贴装。

　　5.可自动视觉编程，不用手动输入元件坐标。编程简单,方便初学者便捷实用。同时可以导入电路板数据，方便小批量多品种产品的生产模式。

　　6.可选配离线编程软件，实现新产品快速导入。

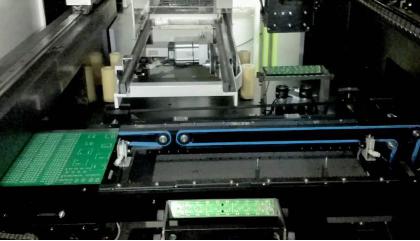

　　7.智能的电路板传输系统，自动调宽和夹板，实现你的自动化智能生产。

　　8.高性价比全自动贴片机，更适合小批量多品种、散料贴装、短带贴装等科研及军工企业高品质产品的生产使用。

　　9.配置自动换嘴系统，可以自由更换 12 个不同的吸嘴。

　　11.整机具备电路板高度自动检测功能和元器件拾取失败的报警功能，有效提高生产质量。

　　12.整机具备缺料报警功能，可以做到生产过程的智能化。

　　选配件：

　　1、GF 款电动喂料器(8MM,12MM,16MM,24MM,32MM,44MM)

　　2、吸嘴(6 种吸嘴，可以接受异形件的吸嘴定制)

　　3、QS48 组件（可以贴装 50*50MM 的 IC）

　　4、散料盘（各种元器件尺寸的散料盘）

　　5、IC 托盘

　　6、短带喂料器

　　7、振动喂料器

　　8、IC盘式喂料车(25层)

　　9、离线编程软件

　　多种供料方式：

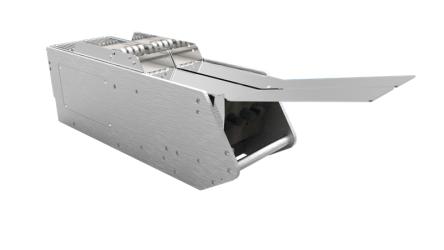

　　 短带喂料器细节图

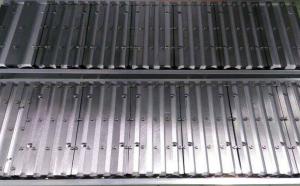

　　散料供料装置：

　　标配散料托盘，可自动完成纯散料的吸取、识别、贴装工作，解决散装料自动化贴装的问题。

　　电动智能喂料器GF系列（8mm、12mm、16mm、24mm、32mm、44mm）

　　电动喂料器CF系列（满足编带及短带8mm、12mm）

　　震动喂料器（管状料）

　　IC TRAY盘车

技术参数：

1	贴片头数量	*单模组4个2组 8个**
2	贴装速度	理论24000CPH，散料贴装8000CPH
3	贴装面积	550×350mm
4	贴装器件高度	20mm
5	运动系统	X：磁悬浮高精度直线电机光栅尺定位 Y 轴采用日本松下伺服电机驱动高精密工业丝杠导轨光栅尺定位
6	XY 轴分辨精度	±0.001mm
7	重复贴片精度	±0.015mm
8	对位方式	高度视觉对位
9	可以贴装元器件	01005 以上阻容件和 38mm 以下 IC（50mm 相机和镜头可选））
10	编程方式	数据自动/导入影像学习/键盘输入/离线编程功能
11	喂料器数量	1、 GF 喂料器，最多 104 把 8MM GFTA-08S 喂料器 2、 120种散料托盘 3、全部放置散料盘，可以放置4组散料盘，满足260种以上元器件。
12	IC 盘数目	放置 2 个 IC 盘，可配置5组的IC供料器
13	重量	1692KG
14	外形体积	1685（L）×1550（W）×1440（H）
