详细介绍

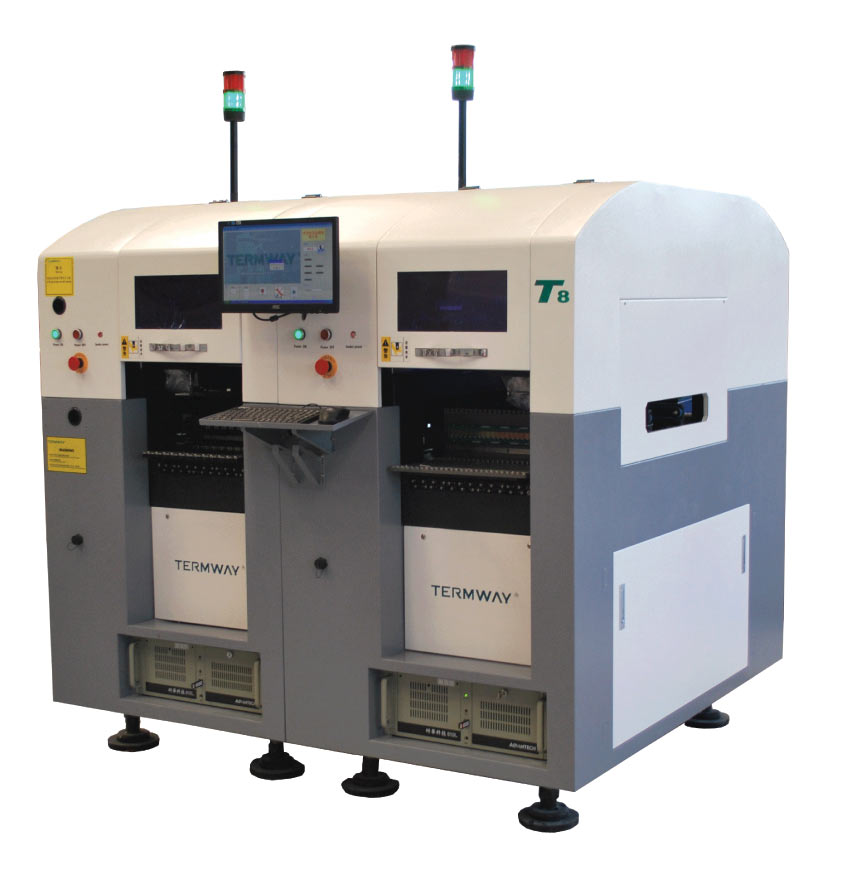

T8 功能介绍

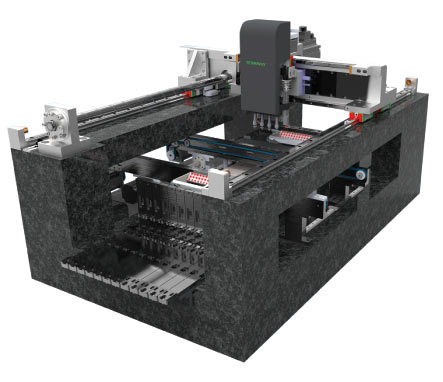

1、贴片机采用花岗岩一体化设计制造的高精密运动平台技术。同时,一体化的结构还具有抗震能力。

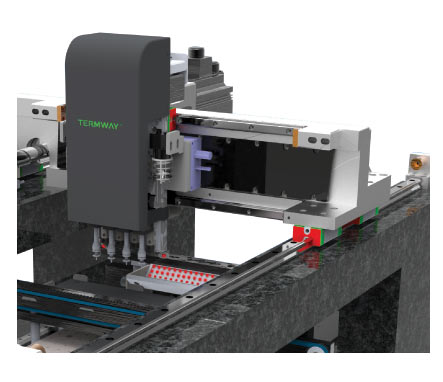

2、高速运动系统:采用伺服驱动器和光栅尺,大程度减少机械磨损,确保X轴长期使用的高精密高速性能。高速性能高达4M/S。

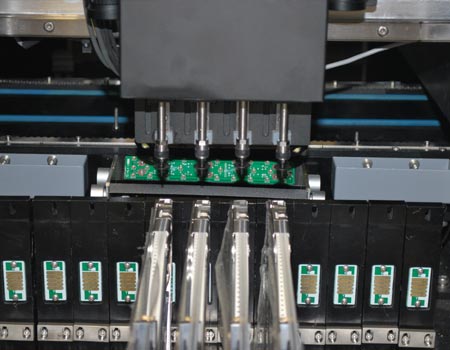

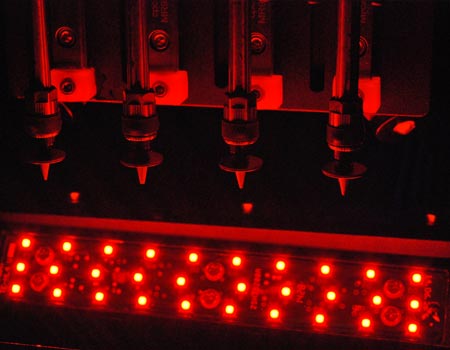

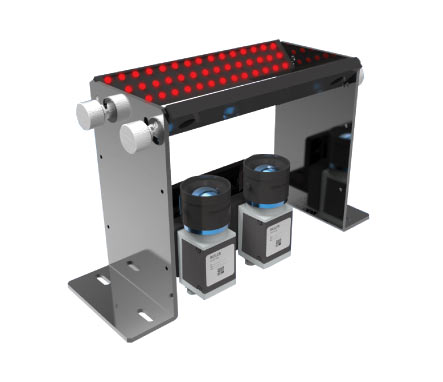

3、不停机扫描拍照的技术,让高速贴装成为现实。视觉贴装最高速度高达22000CPH,实际贴装速度高达15000CPH;视觉系统:采用德国原装进口的工业数字相机和高品质镜头,确保视觉对位的高品质和高精度。

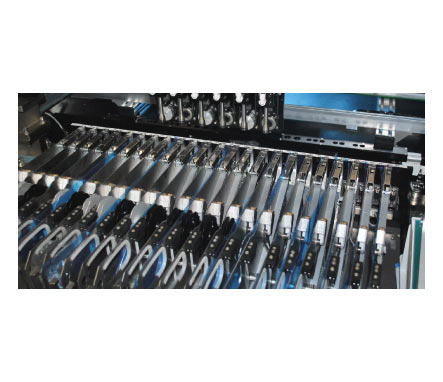

4、散料供料器,满足直接散料识别、拾取、贴装功能。电动带装喂料器,满足盘装料、半截料的自动供料。探针接触式智能喂料器,让你更换上下料更方便。
5、可配置震动喂料器,IC盘,特殊元件散料盘等。满足你的各种特殊需求。

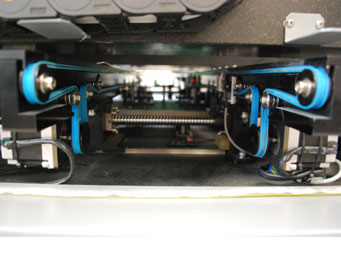

6、智能的电路板传输系统,自动调宽和夹板。完成你的自动化智能生产。
泰姆瑞世界各工厂组建了质量管理系统和环境管理系统,取得国际规格的 ISO9001:2008 和ISO14001:2008认证。
详细参数:
1 | 贴片头数量 | 8 组贴片头 |
2 | 贴装面积 | 50mm×50mm~400mm×350mm |
3 | Z 轴最大移动范围 | 32mm |
4 | 实际最大贴片速度 | 15000CPH |
5 | 理论最大贴片速度 | 22000CPH |
6 | 运动系统 | X/Y轴采用伺服电机驱动器 研磨滚珠丝杠 光栅尺 |
7 | XY 轴分辨精度 | 0.001mm |
8 | 重复贴片精度 | 0.015mm /3σ |
9 | 对位方式 | 视觉对位 |
10 | 可以贴装元器件 |
最小0201-60*56mmIC元器件。 满足0.3mm间距的QFN、QFP、BGA等各种封装的IC和异型元器件及MELF元器件。 |
11 | 编程方式 | 数据自动/导入影像学习/键盘输入 |
12 | 原件种类 |
1.散装供料器:MAX120种0402以上散装电阻电容元器件 2.电动供料器:MAX120种8mm元器件 |
13 | 喂料器数量 |
1.电动供料器:MAX120个8mm供料器 2. 散料:120种/电动供料器(编带): 60种 |
14 | IC 盘数目 | 最多放5个 |
15 | 操作系统 | WINDOWS |
16 | 压缩空气 | 80psi(0.5Mpa,气体流量80L/M) |
17 | 电源 | 220V,50Hz,4KW |
18 | 重量 | 1692KG |
19 | 外形体积 | 1685(L)×1550(W)×1440(H) |
注意:如果产品升级恕不另行通知,网站及资料会同步升级,并以实物为准!
