全自动高精密贴片机 T8
产品类别:
产品型号: T8
产品特点:
应用范围:
详细规格下载
订购热线:010-60597238-893
全国免费热线:400-638-9522
详细介绍






 T8简介:

  1、T8是什么,T8谐音贴霸,是未来SMT行业中真正的“贴片霸王”。

  2、T8也是TERMWAY公司的第八代贴片机产品。型号T8。

  3、T8是一款中速贴片机中划时代的产品。

  4、T8最小贴装01005的元器件。

  5、T8最大贴装120*90MM(选配)。

  6、T8可以最多可以贴装104种元器件(仅8MM)

  7、IC盘最多可以放置4个。

  8、T8通过模块化设计,可以轻松通过电梯上楼,不需要拆墙砸窗户上楼。

  T8 功能介绍

  1、采用天然花岗岩一体化设计制造的超高精密运动平台技术。确保T8贴片机长期使用十年以上,运动精度不会发生任何变化。同时,一体化的结构还具有非常优秀的抗震能力。

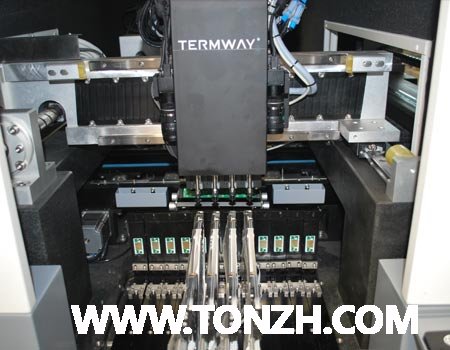

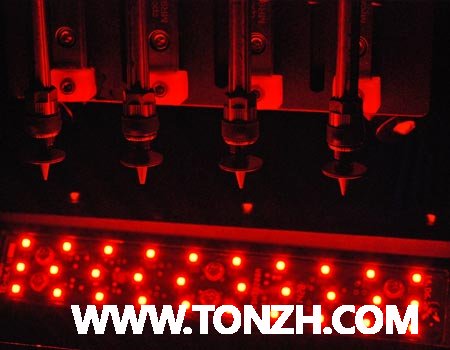

  2、多种贴装头可以无缝安装,方便根据不同要求更换。可配置多功能贴装头(型号:TH62)、高速贴装头(型号:TH61)和高速多功能混合贴装头(型号:TH64)。 更换贴片头或者不同精度的贴片头。

  3、国际一流的高速运动系统:采用欧洲原装进口的磁悬浮高精密直线电机和光栅尺,最大程度减少机械磨损,确保X轴长期使用的高精密高速性能。高速性能高达4M/S。

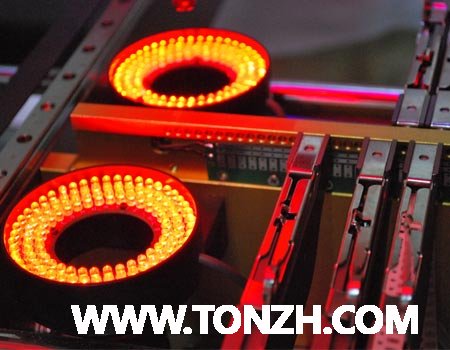

  4、行业顶尖的视觉系统:采用德国原装进口的工业数字相机和高品质镜头,确保视觉对位的高品质和高精度。

  5、配置SMART 送料器,真正的电动智能喂料器。喂料器放置到任何位置,机器都能自动识别,做到真正的即插即用,节省贴片机取料的编程时间。可以节省1/3的编程时间。探针接触式智能喂料器,让你更换上下料更方便。

  6、不停机扫描拍照的专利技术,让高速贴装成为现实。视觉贴装最高速度高达22000CPh,实际贴装速度高达15000CPH。

  7、可配置震动喂料器,IC盘,特殊元件散料盘等。满足你的各种特殊需求。

  8、智能的电路板传输系统,自动调宽和夹板。完成你的自动化智能生产。

  泰姆瑞世界各工厂组建了质量管理系统和环境管理系统,取得国际规格的 ISO9001:2008 和ISO14001:2008认证。
详细参数:

1 贴片头数量 8 组贴片头
2 贴装面积 50mm×50mm~350mm×350mm(一次进板)
50mm×50mm~1200mm×350mm(选配多次进板)
3 Z 轴最大移动范围 30mm
4 实际最大贴片速度 15000CPH
5 理论最大贴片速度 22000CPH
6 运动系统 X轴采用直线电机+光栅尺定位
Y轴采用伺服电机驱动器+研磨滚珠丝杠+光栅尺
7 XY 轴分辨精度 ±0.001mm
8 重复贴片精度 ±0.015mm
9 对位方式 视觉对位
10 可以贴装元器件 最小01005—38*38*8.5mm(48*48选配)
11 编程方式 万能数据自动/导入影像学习/键盘输入
12 原件种类 MAX104种GFTA-08S喂料器+4种IC
13 喂料器数量 1.MAX104种GFTA-08S喂料器;
2.单组可调喂料器,MAX90种GFTA-08S喂料器;
3.两组可调喂料器,MAX76种GFTA-08S喂料器;
4.3个IC盘,MAX78种GFTA-08S喂料器;
5.4个IC盘,MAX52种GFTA-08S喂料器;
6.单组可调喂料器,3个IC盘,MAX64种GFTA-08S喂料器;

14 IC 盘数目 最多放4个
15 操作系统 WINDOWS XP/WIN7 32bit
16 压缩空气 80psi(0.5Mpa,气体流量≥160L/M)
17 电源 380v,50Hz,25kw
18 重量 1700kg
19 外形体积 1685(L)×1550(W)×1440(H)

全自动高精密贴片机 T8取得了2014年度中国SMT行业创新奖:

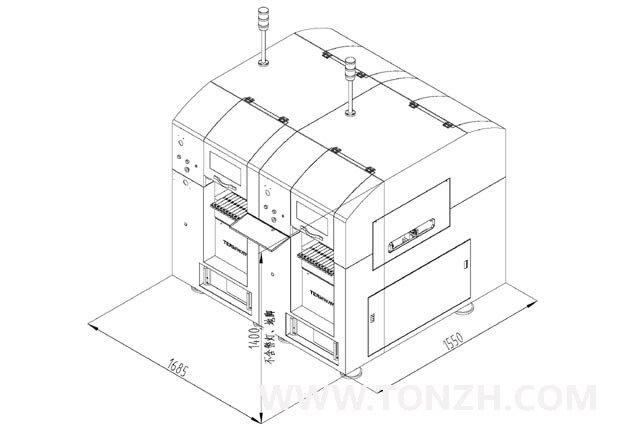

全自动高精密贴片机T8外形尺寸二维图:
