详细介绍





产品特点:
1、采用花岗岩一体化设计制造的高精密运动平台技术。同时,一体化的结构还具有抗震能力。

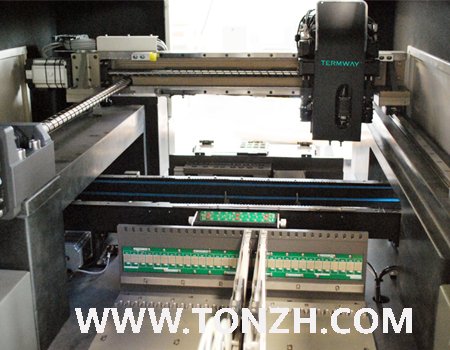

2、高速运动系统,采用原装进口高精密研磨滚轴丝杠和高精密导轨,确保贴片机长期使用的高精度和稳定性。
3、不停机扫描拍照技术,让高速识别和贴装成为现实,视觉贴装最高速度达到8000CPH.
4、配置SMART送料器,真正的电动智能喂料器。喂料器放置到任何位置,机器都能自动识别,做到真正的即插即用,节省贴片机取料的编程时间。可以节省1/3的编程时间。探针接触式智能喂料器,让你更换料更方便。

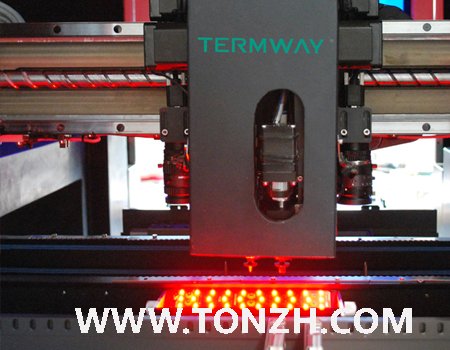

5、视觉系统:采用德国原装进口的工业数字相机和高品质镜头,确保视觉对位的高品质和高精度。

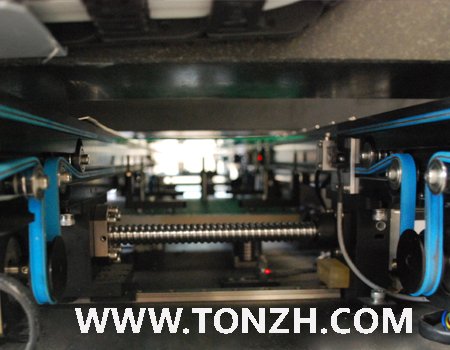

6、智能的电路板传输系统。自动调宽和夹板,完成你的自动化智能生产。
7、可配置震动喂料器,IC智能喂料器,实现5种QFP、BGA等IC的贴装。

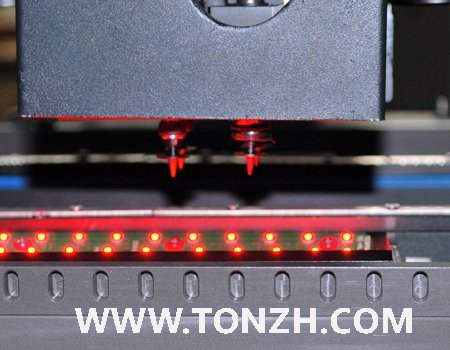

8、采用的贴片头,有效提升贴片速度。实际贴装速度高达6500-8000cph
9、泰姆瑞组建了质量管理系统和环境管理系统,取得ISO9001和ISO14001认证。
贴片头数量 | 4 组贴片头 |
贴装面积 | 50mm×50mm~430mm×250mm |
Z 轴移动范围 | 30mm |
实际贴片速度 | 6500-8000cph |
理论贴片速度 | 10000cph |
运动系统 | XY轴采用伺服电机驱动器+研磨滚珠丝杆 |
XY 轴分辨精度 | ±0.001mm |
重复贴片精度 | ±0.02mm |
对位方式 | 视觉对位 |
可以贴装元器件 | 0201 以上阻容件和30mm 以下IC(30MM以上IC选配) |
编程方式 | 数据自动/导入影像学习/键盘输入 |
带式喂料器 | 选配8mm,12mm,16mm,24mm,32mm、44mm电动GF喂料器 |
喂料器数量 | MAX62种GFTA-08喂料器; |
IC 盘数目 | 选配TF-05 电动智能IC供料车 |
操作系统 | WINDOWS XP、WIN7 |
压缩空气 | 80psi(0.5Mpa,气体流量≥100L/M |
电源 | 380v,50Hz,7kw |
重量 | 980kg |
外形体积 | 1450(L)×1100(W)×1440(H),不含地脚及警灯显示器等 |
上一篇:全自动高精密贴片机 T8 下一篇:台式半自动贴片机TP39V
本页关键词:贴片机,小型贴片机,视觉贴片机,中速贴片机,高精密贴片机
相关产品
全自动波峰焊机TB880

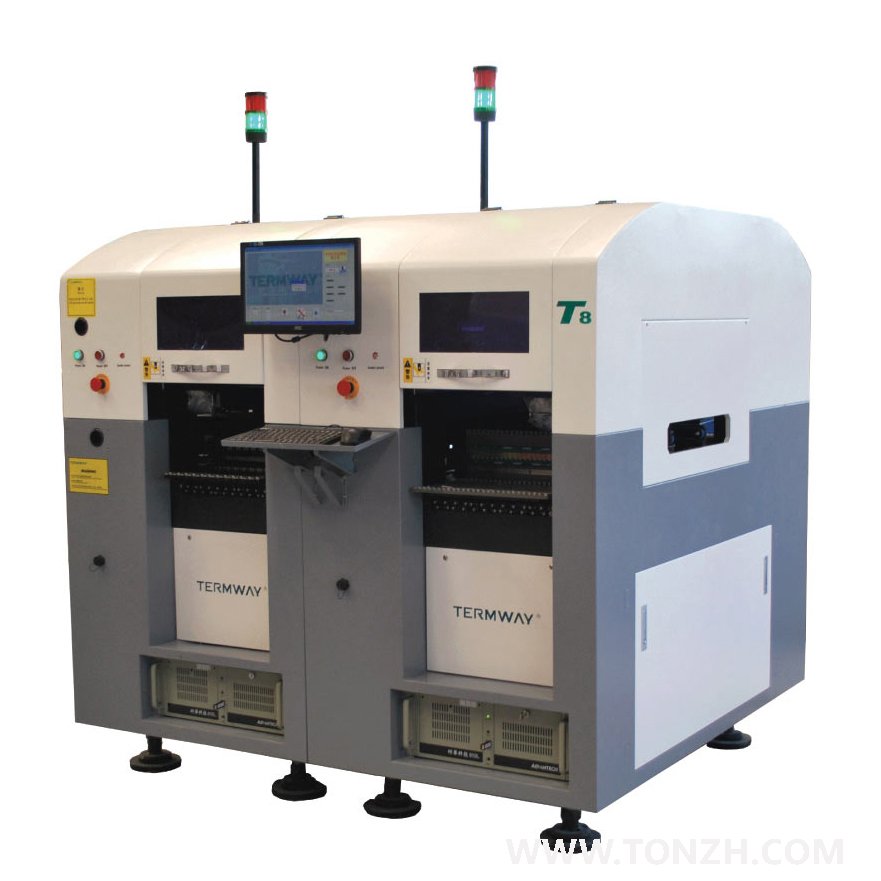

应用范围:SMT电子行业散料型贴片机――T8

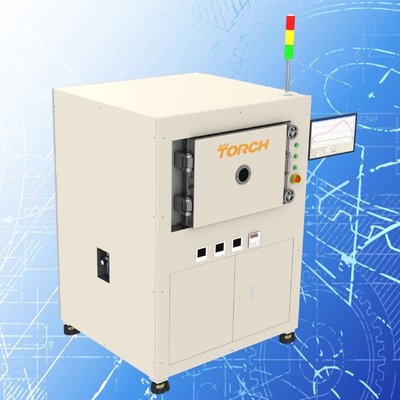

应用范围:甲酸真空回流焊--H3

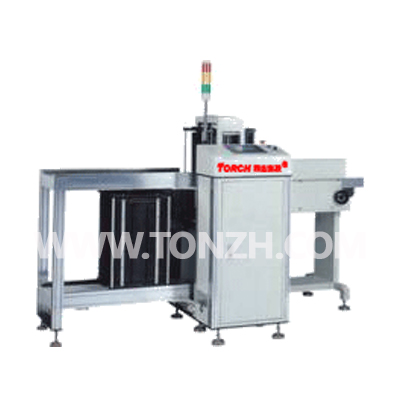

应用范围:自动下料机(UTL250)
