贴片工艺--自动贴片机您当前位置:主页 > SMT工艺分类 > 贴片工艺--自动贴片机 >
产品类别: 贴片机
产品型号: L8
产品特点: 在线式贴片
应用范围: LED生产行业
详细规格下载
<
订购热线:010-60597238-893
全国免费热线:400-638-9522
详细介绍





产品简介】:

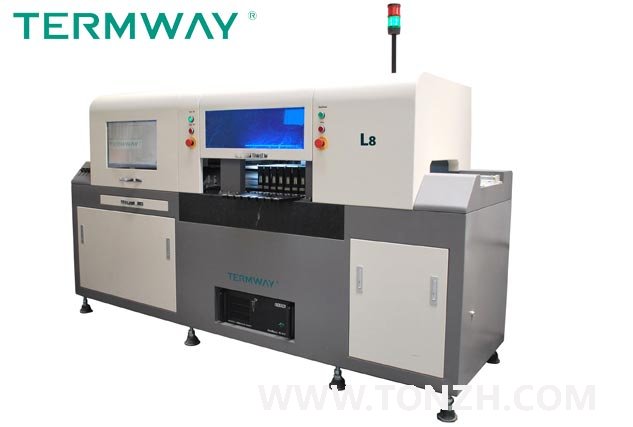

L8 贴片机是一款在线式LED 专用贴片机,可以和全自动丝印机回流焊实现无缝接驳。用来实现大批量LED 电路板的组装,具有“在线式”“高速”“高精度”等特点。

特点】:
1.电路板传动采用精密电机带动工业皮带配合精密导轨实现,有效提高贴片精度。
2.采用天然花岗岩一体化设计制造的超高精密运动平台技术。确保贴片机长期使用十年以上,运动精度不会发生任何变化。同时,一体化的结构还具有非常优秀的抗震能力。
3.配置8 组贴片头,相比1 组提高生产效率500%以上。
4.可自动视觉编程,不用手动输入元件坐标,编程简单,方便入门者便捷实用,满足大批量多品种生产的需求。

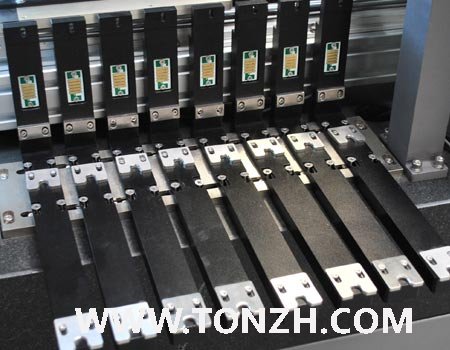

5.配置不同的喂料器可以满足不同的LED 贴装要求。
6.高性价比LED 贴片机,最适合大批量LED 生产。
7.整机由工业计算机配合专用软件控制,方便操作实用。
8.可以非常方便导入电路板CAD 数据。
9.可以非常稳定并且方便的完成LED 拼版的编程和贴装。
10.可以在软件中显示拼版中所有坐标点,并对其中的坐标进行微调,实现高精密的贴装。
11.可以在软件中设置各拼版的间距,并根据间距显示所有放料坐标,可以选择不贴的拼版。
12.软件可以实现八贴片头自动优化功能。
13.软件中增加XYZ 轴移动时的限位检测。
14.软件中增加了多档变速功能,可以根据移动距离查表得到最佳速度,并进行速度设置,可以提高机器长期使用的稳定性。
15.整机PCB 平台具备真空吸附功能,对大型PCB 板定位会更加平整,有效提高贴片精度,同时可以满足软灯条(FPC)的定位贴装。
16.机器实现电路板在线式的传输,有效节约人工,提高效率。相比同类产品,可以节省至少一个操作人员。如果配合自动丝印机。可以至少节省两个操作人员。提高了整条生产线的生产效率和长期使用的成本。

标  配】:
1、计算机1 套
2、贴片头8 组
3、吸嘴8 个
4、真空吸附平台1 组
5、喂料器底盘GFTA-T08 1 组

选 配件
1、8mm,12mm,16mm ,24mm,32mm自动喂料器
2、吸嘴
3、工业气泵
4、UPS 不间断电源
5、喂料器底盘GFTA-T08

【技术参数】
  L8
最大电路板面积 1200×280mm
最大移动范围 X 轴1500mm,Y 轴410mm
Z 轴最大移动范围 15mm
实际贴片速度 12000-18000cph
理论最大贴片速度 22000cph
重复贴片精度 ±0.05mm
对位方式 视觉定位+机械定位
可以贴装元器件 0603 以上阻容件及各种LED 芯片,同时满足SOP SOT芯片的贴装
编程方式 自动数据导入/视频学习/键盘输入
带式喂料器 8mm,12mm,16mm ,24mm,32mm 电动智能喂料器
喂料器数量 可以放置8 个GF 系列电动智能喂料器(可选配最多16 个GF 系列喂料器)
操作系统 WINDOWS XP/WIN7 32bit
压缩空气 80psi(0.5Mpa),气体流量≥160L/M
电源 220V,50Hz,4.5Kw
重量 800kg
外形体积 2510×760×1280mm

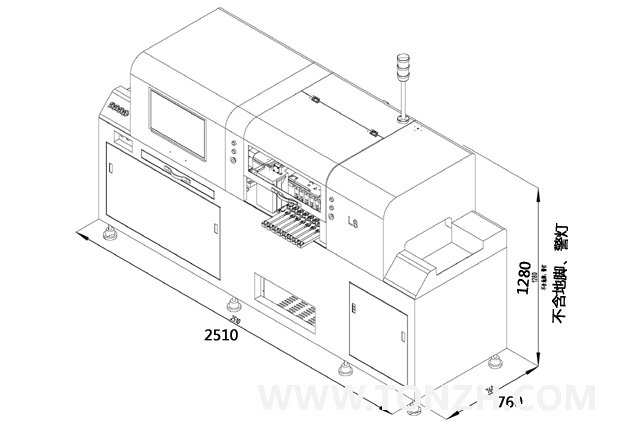

【产品二维图】
本页关键词:LED贴片机,贴片机,在线式贴片机,LED专用贴片机,视觉贴
