【产品简介】:

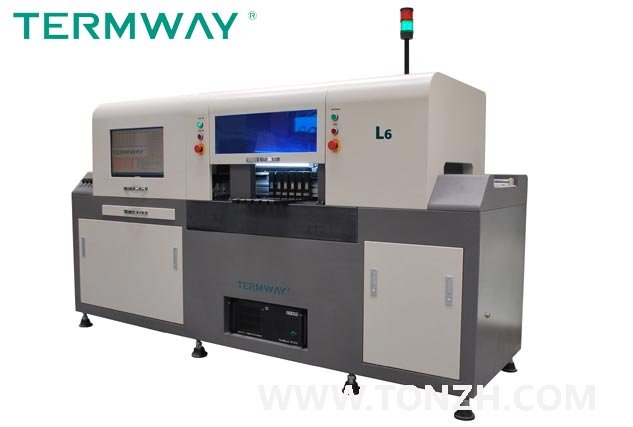

L6 贴片机是一款在线式LED专用贴片机,可以和全自动丝印机、回流焊实现无缝接驳。用来实现大批量LED 电路板的组装,具有“在线式”“高速”“高精度”等特点。
【特点】:
1.电路板传动采用精密电机带动工业皮带配合精密导轨实现,有效提高贴片精度和电路板传动速度。
2.用花岗岩一体化设计制造的高精密运动平台技术。确保贴片机长期使用十年以上,运动精度变化很小。同时,一体化的结构还具有抗震能力。

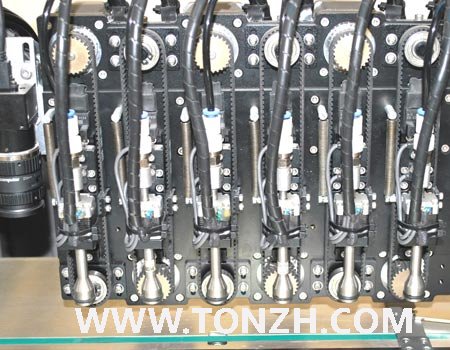

3.配置6 组贴片头,相比1 组提高生产效率400%以上。
4.可自动视觉编程,不用手动输入元件坐标,编程简单,方便入门者便捷实用,满足大批量多品种生产的需求。

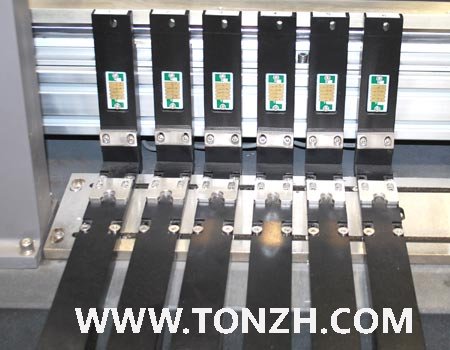

5.配置不同的喂料器可以满足不同的LED 贴装要求。
6.高性价比LED专用贴片机,适合大批量LED 生产。
7.整机由工业计算机配合专用软件控制,方便操作实用。
8.可以非常方便导入电路板CAD 数据。
9.可以非常稳定并且方便的完成LED 拼版的编程和贴装。
10.可以在软件中显示拼版中所有坐标点,并对其中的坐标进行微调,实现高精密的贴装。
11.可以在软件中设置各拼版的间距,并根据间距显示所有放料坐标,可以选择不贴的拼版。
12.软件可以实现六贴片头自动优化功能。
13.软件中增加XYZ轴移动时的限位检测。
14.软件中增加了多档变速功能,可以根据移动距离查表得到理想速度,并进行速度设置,可以提高机器长期使用的稳定性。

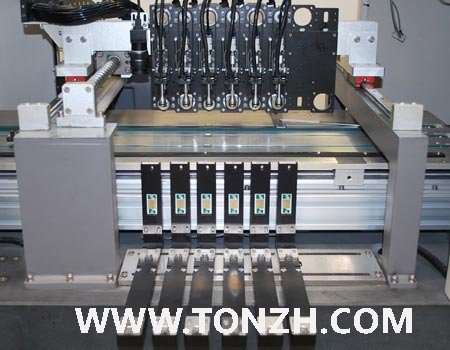

15.整机PCB 平台具备真空吸附功能,对大型PCB 板定位会更加平整,有效提高贴片精度,同时可以满足软灯条(FPC)的定位贴装。
16.机器实现电路板在线式传输,有效节约人工,提高效率。相比同类产品,可以节省至少一个操作人员。如果配置SP400 全自动丝印机。可以至少节省两个操作人员,提高了整条生产线的生产效率同时有效降低了客户的长期使用成本。
【标 配】:
1、工控机控制系统 1套
2、贴片头6 组
3、吸嘴6 个
4、真空吸附平台1 组
5、喂料器底盘GFTA-T06 1 组
【选 配 件】:
1、8mm,12mm,16mm,24mm,32mm 自动喂料器
2、吸嘴
3、工业气泵
4、UPS 不间断电源
5、喂料器底盘GFTA-T06
【技术参数】
L6 | |
最大电路板面积 | 1200×280mm |
最大移动范围 | X 轴1500mm,Y 轴410mm |
Z 轴最大移动范围 | 15mm |
实际贴片速度 | 10000-13000cph |
理论最大贴片速度 | 15000cph |
重复贴片精度 | ±0.05mm |
对位方式 | 视觉定位+机械定位 |
可以贴装元器件 | 0603 以上阻容件及各种LED 芯片,同时满足SOP SOT芯片的贴装 |
编程方式 | 自动数据导入/视频学习/键盘输入 |
带式喂料器 | 8mm,12mm,16mm ,24mm,32mm 电动智能喂料器 |
喂料器数量 | 可以放置6 个GF 系列电动智能喂料器(可选配最多12 个GF 系列喂料器) |
操作系统 | WINDOWS XP/WIN7 32bit |
压缩空气 | 80psi(0.5Mpa),气体流量≥130L/M |
电源 | 220V,50Hz,4.5Kw |
重量 | 800kg |
外形体积 | 2510×760×1280mm |

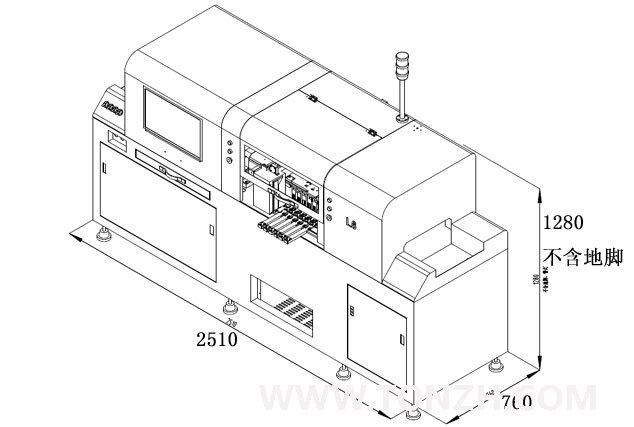

【L6二维图片】
