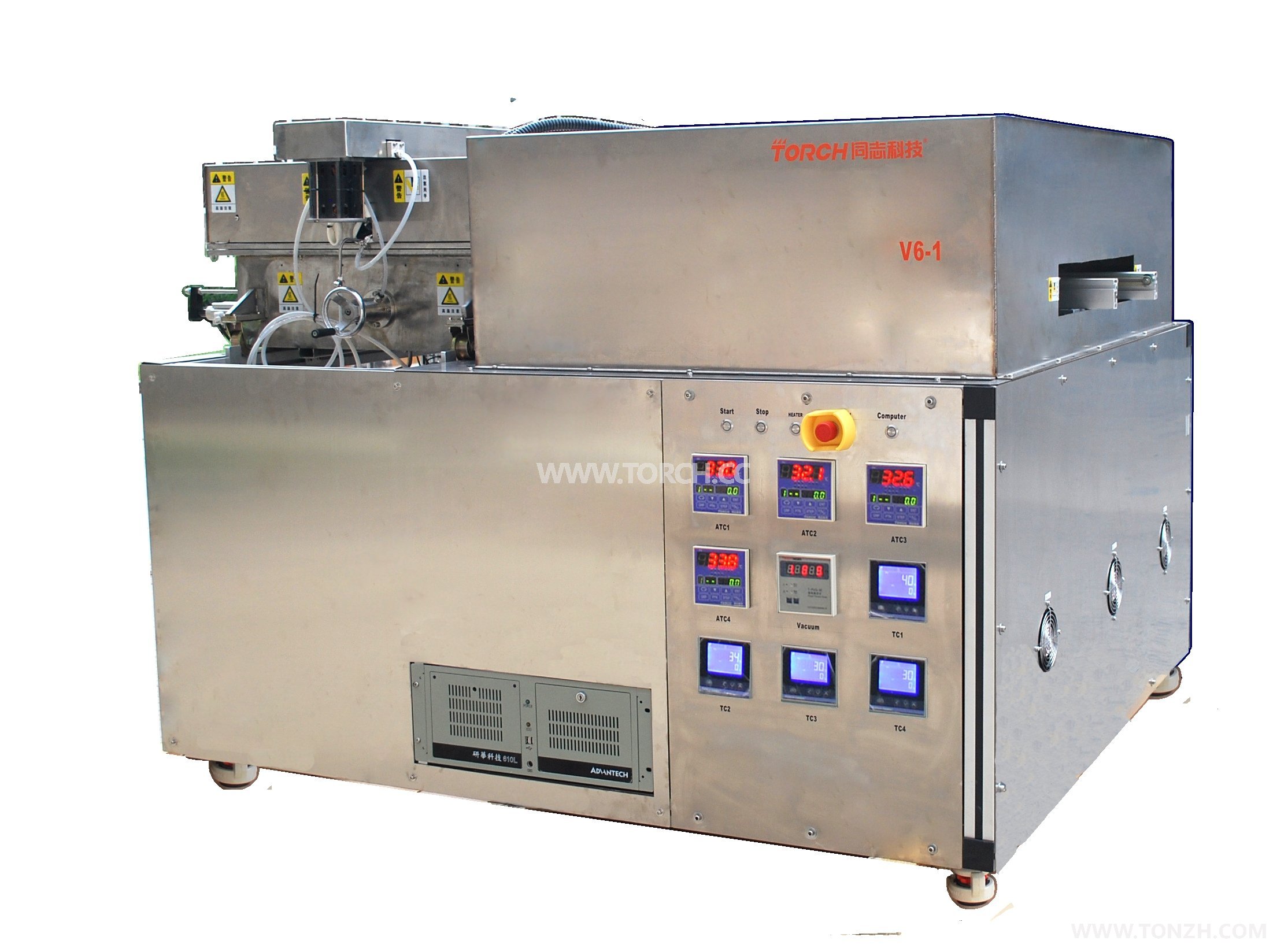

在线式氢气真空回流焊--V6/V6L
产品类别:
产品型号:
产品特点:
应用范围:
详细规格下载
订购热线:010-60597238-893
咨询热线:400-638-9522
详细介绍
  简介:
  1. V系列氢气真空回流焊机取自英文VACUUM 首写字母。意为专业的工业级氢气真空回流焊
机。
  2. 为什么要采用氢气真空回流焊机?目前行业主流的焊接工艺都是用烙铁、波峰焊、回流焊等工具或设备焊接,后来加上氮氢混合气体保护,升级为氢气无铅回流焊机。但是对一些要求很高的焊接领域,譬如军工产品、工业级高可靠性产品,就是氮氢混合气体保护也达不到产品的可靠性要求。像材料试验、芯片封装、电力设备、汽车产品、列车控制、航天、航空系统等对电路高可靠性的焊接要求,要减少焊接材料的空洞和氧化。如何有效降低空洞率,减少焊盘或元件管脚的氧化,氢气真空回流焊机是理想的选择。要想达到高焊接质量,采用真空回流焊机。这是德国、日本、美国等国家SMT焊接的工艺创新。
  3. 行业应用:V系列氢气真空回流焊机是R&D、工艺研发、有低至高产能生产的理想选择,是军工企业、研究院所、高校、航空航天等领域研发和生产的理想选择。
  4. 应用领域:主要应用于芯片与基板、管壳与盖板等的无缺陷焊接和产生无助焊剂焊接,如IGBT封装、焊膏工艺、激光二极管封装工艺、混合集成电路 封装、管壳盖板封装、MEMS及真空封装。
  5. 氢气真空回流焊目前已成为欧美等发达国家军工企业、航空、航天等制造的选择,并且已在芯片封装和电子焊接等领域得到广泛应用。

  特点:

  1. 真空环境下的焊接。真空0.5-5kPa.
  2. 低活性助焊剂的焊接环境。
  3. 专业的软件控制,达到焊的操作体验。
  4. 高达行业40段的可编程温度控制系统,可以设置工艺曲线。
  5. 温度设置采用触摸式升降,直接手拉曲线,就能设置出更接近焊接材料工艺曲线的工艺。
  6. 循环水冷技术,实现快速降温效果。
  7. 二组在线测温功能。实现焊接区域温度均匀度的有效测量。为工艺调校提供专支持。
  8. 可选择甲酸、氮气、氮氢混合或者其他惰性气体,满足特殊工艺的焊接要求。
  9. 在线实时工艺视频摄录系统。为每一个产品的焊接过程进行视频录像,为以后的质量跟踪反馈提供强有力的证据,同时该功能对焊接工艺的研究和材料的试样提供数据支持。
  10. 最高温度为400℃(更高可选),满足所有软钎焊工艺要求。

  卖点:

  1. 高质量、防氧化的焊接环境
  2. 四组在线式实时测温
  3. 适用于军工、航空、航天等产品的研发制造
  4. 高达400℃的高温焊接
  5. 高达10-6mbar的高真空环境
  6. 整机标配水冷系统
  7. 配置助焊剂回收功能及废气净化功能

  技术参数:


型号 V6 V6L
焊接面积 610mm*610mm 800mm*750mm
炉膛高度 40mm(80mm可选) 40mm(80mm可选)
温度范围 最高可达400℃(600℃可选) 最高可达400℃(600℃可选)
接口 串口/USB 串口/USB
控制方式 40段温度控制+真空压力控制 40段温度控制+真空压力控制
温度曲线 可存储若干条40段的温度曲线 可存储若干条40段的温度曲线
电压 380V 57A 380V 68A
额定功率 22kw 26kw
实际功率 10kw/(20A) 12kw/(31A)
外形尺寸 1750*1500*1300mm 1900*2700*1300mm
重量 550kg 600kg
最大升温速度 220/min 160/min
最大降温速度 80K/min,110K/min 70K/min,100K/min

  选配件:
  【标配】
  1. 主机一台
  2. 工业级触摸屏控制电脑一台
  3. 温度控制器一套
  4. 压力控制器一套
  5. 闭环式水冷系统一套
  6. 四路测温模组一套
  7. 真空压力变送器一套
  8. 惰性气体或者氮气控制阀一套
  9. 水箱一套
  10. 冷水机一套

  【选配】
  1. 抗腐蚀膜片泵,真空10mbar
  2. 旋转式叶片泵,小于5Pa的真空
  3. 涡转分子泵系统,用于10-3Pa的真空
  4. 氮氢混合性
  5. 元件夹具
