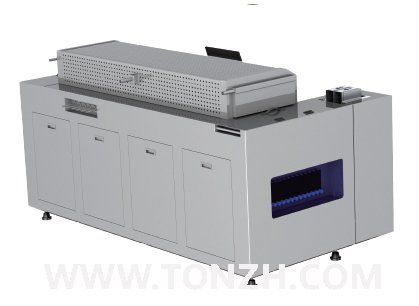

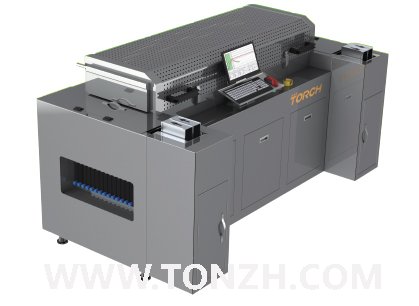

在线式氢气真空回流焊——V8S
产品类别:
产品型号:
产品特点:
应用范围:
详细规格下载
订购热线:010-60597238-893
咨询热线:400-638-9522
详细介绍

V8S简介:
1. V8S在线式氢气真空回流焊,具有产量大、能耗低、氮气混合气体消耗量低、占地面积小等特点。
2. V8S是专门为半导体行业引线框架产品的真空焊接封装和功率器件的真空焊接封装的需求设计优化的。考虑到目前行业客户遇到的诸多问题,精心优化设计完成的一款真空炉。
   1). 产量大:譬如72mm宽的引线框架,生产效率可以达到240-300个/小时; 120mm宽的功率模块,生产效率可以达到130-200块/小时。
   2). 能耗低: 整机启动功率:18KW; 整机平均运行功率:8KW
   3). 氮氢混合消耗量低:氮氢混合消耗量只有其他同类真空炉产品的1/5。
   4). 占地面积小:外形尺寸:2600*1000*1300mm

功能介绍:
1. 满足各种焊料(≤450℃)的焊接要求 : 例如:SAC305锡膏;Sn63Pb37锡膏;Sn90Sb10锡膏;In97Ag3锡膏;In52Sn48锡膏等各种成份锡膏。
2. V8s焊接空洞率 : 焊盘空洞率:<1%. 单个空洞率:2%. 不同的焊接材料和气氛对焊接都有影响, 目前这个数据是根据客户测试后的综合数据。具体到不同焊接产品这个数据会有不同的。
3. V8S支持氮氢混合气氛工作环境,满足多种焊接工艺。
4. V8S氢气真空回流焊机配置软件控制系统,模块化设计设置,操作界面简洁易懂。
5. 设备无需校正,不会产生多余的校准费用.

设备配置:

名称 配置 数量
温控系统 标配(20组控温热电偶) 1套
测温系统 标配(4组测温热电偶) 2套
真空系统 标配 1套
工业计算机 西门子工控机 1台
加热平台 合金加热平台 2套
水冷系统(含工业水冷机) 标配(水冷机、水冷管路及接口) 1套
氮氢混合气氛保护系统 标配(氮氢混合气路管道及接口) 1套
助焊剂回收系统 标配(助焊剂冷却、过滤系统及接口) 1套
控制系统 标配(控制软件) 1套

技术参数:

最大加热区长度 320*160mm
加热方式 红外金属合金加热
炉膛高度 10mm
氧含量 100PPM
最高温度 450℃
最小真空值 50帕 (机械泵)
真空泵抽气速率要求 (50Hz)3L/S
冷却方式 水冷
温控精度 0.1℃Max

标准机实际数据:
20pa: 12min
50pa:100S
100pa:15S
200pa:14S
500pa:12S
