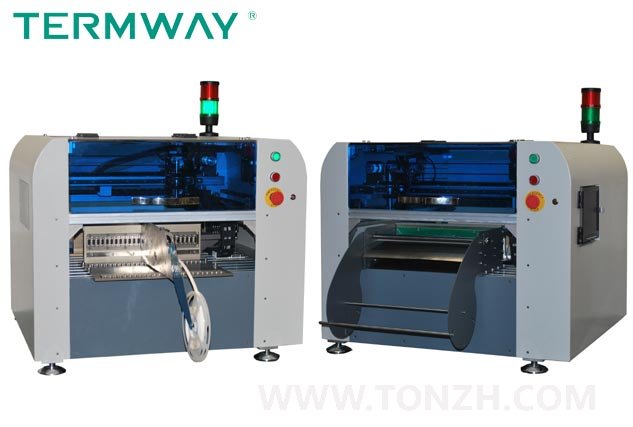

台式全自动贴片机TP220
产品类别: 贴片机
产品型号: TP220
产品特点: 全自动高精密
应用范围: SMT电子行业
详细规格下载
订购热线:010-60597238-893
全国免费热线:400-638-9522
详细介绍
商品名称】:台式全自动贴片机TP220
生产厂家】:泰姆瑞
商品规格】:TP220



商品简介】:
  TP220贴片机是一款自动的小型台式高速贴片机,它通过真空吸嘴可以贴装各种片式元件,是目前市场上性价比最高的自动贴片设备。 本产品适合大部份SMD片状元件0603以上元器件和部分SOIC;可配置GF款喂料器,Z轴独立旋转,能满足各种角度的片式元器件的贴装。

特点:
1.整机采用精密导轨,有效提高贴片精度。
2.整机采用视频编程,轻松完成元器件的编程对位。
3.可导入电路板CAD数据为贴片数据,实现自动编程,不用手动输入元件坐标。编程简单,方便入门者便捷实用。
5.根据大小不同元器件,吸嘴可手动更换。
6.高性价比自动贴片机,最适合中小规模生产、科研及个人使用。尤其适合小型电子厂的中批量生产。
7.整机由工业计算机配合专用软件控制,方便操作使用。
8.可以非常稳定并且方便的完成拼版的编程和贴装。
9.可以在软件中显示拼板中所有坐标点,并对其中的坐标进行微调。来实现高精密的贴装。
10.可以在软件中设置各个拼板的间距,并根据间距显示所有放料坐标,可以在拼板中选择不贴的拼板。
11.如果电路板加工有质量问题,可以对放料位置进行整体偏移改进。
12.软件可以实现双贴片头自动优化功能。
13.软件中增加XYZ轴的移动时的限位检测。
14.软件中增加了6档变速功能,可以根据移动距离查表得到最佳速度,并进行速度设置,这样可以提高机器长期使用的稳定性。

可选配件:
1、自动喂料器
2、IC盘式喂料器
3、传输导轨
4、自动换嘴系统
5、点胶系统

技术参数】:

  型号:TP220

  最大电路板面积: 300×200mm

  最大移动范围:400×460mm

  Z轴最大移动范围:10mm

  贴片速度:最大速度:6000CPH

  实际贴装速度:3500-4000CPH

  贴片精度:±0.10mm

  重复精度:±0.15mm

  对位方式:视频对位+机械对位

  可以贴装元器件:0402以上阻容件和20mm以下SOIC

  编程方式:软件编程输入

  传动方式:采用工业同步带传动

  带式喂料器:可选配8mm,12mm,16mm,24mm喂料器

  短带喂料器:可选配8mm,12mm,16mm,24mm喂料器

  喂料器数量:前后可放置50把 8mmGFTA-08S 或CFTA-08S 喂料器

  IC盘数目:最多2个

  操作系统:WINDOWS XP

  压缩空气:80psi(0.5Mpa),气源需要外接气源

  电源:220V,50Hz

  重量:126kg

  外形体积:810×760×620mm

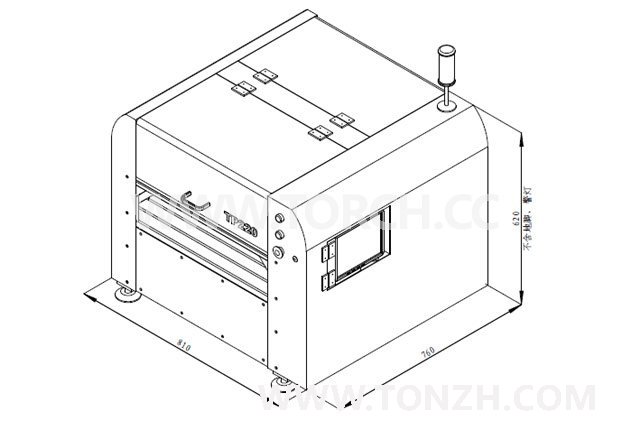

二维图】:
