贴片工艺--自动贴片机您当前位置:主页 > SMT工艺分类 > 贴片工艺--自动贴片机 >
产品类别: 贴片机

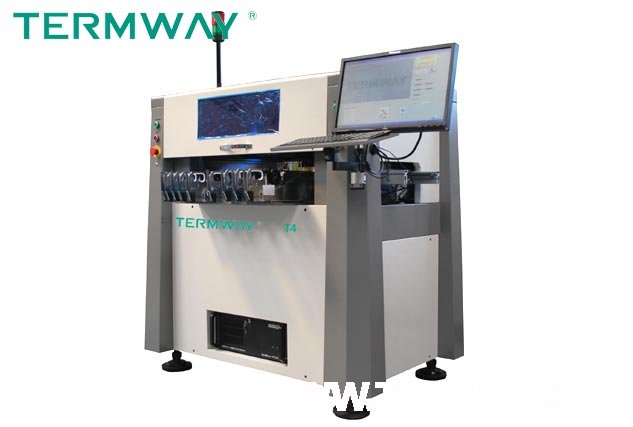

产品型号: T4
产品特点: 全自动视觉
应用范围: SMT电子行业
详细规格下载
<
订购热线:010-60597238-893
全国免费热线:400-638-9522
详细介绍



T4 独具特色:
1、一款高精密贴片机,可以实现0201 元件的贴装。
2、可以贴装QFP 的最大面积:48*48MM。
3、可以贴装0.4MM 间距以上的QFP。可以贴装BGA。
4、配置全球一流光栅尺。实现整机的高精密运动控制和高精密重复贴装。
5、二手贴片机的“杀手”,秒杀20 万以内的各类二手机。

T4 通用特点:
1.整机结构采用铸造+大理石平台。底部采用高平整大理石平台;X、Y轴龙门结构,X轴横梁采用铸造工艺,Y轴龙门大理石结构与大理石平台一体,有效保证贴片机长期使用的可靠性和稳定性。
2.整机采用高精度直线导轨,有效提高贴片精度。

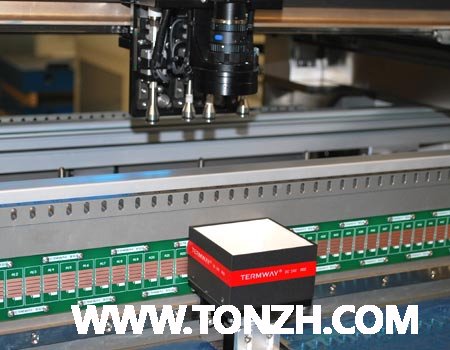

3.整机采用高清晰进口工业相机,完成高精密元器件的视觉对位贴装。
4.配置视觉系统的贴片机,可以自动识别MARK 点,有效提高贴片机生产效率和贴片精度。
5.可自动视觉编程,不用手动输入元件坐标。编程简单,方便初学者便捷实用。同时可以万能导入电路板数据,方便小批量多品种产品的生产模式。
6.标配一套小型IC 盘。
7.整机配置8 支吸嘴。
8.高性价比全自动贴片机,最适合中规模生产、科研及军工企业高品质产品的生产使用。

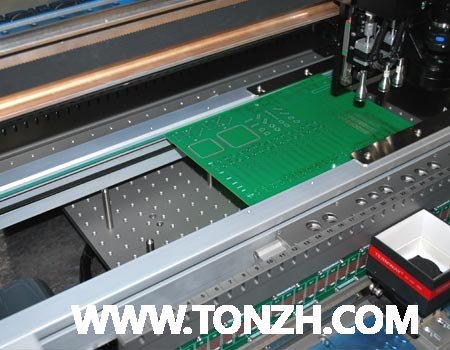

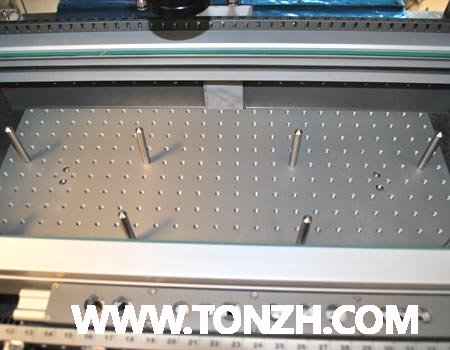

9.整机配置一套电路板传输系统。可无缝接驳丝印机、接驳台和回流焊机。
10.配置自动换嘴系统,可以自由更换7种不同的吸嘴。
11.整机具备电路板高度自动检测功能和元器件拾取失败的报警功能,有效提高生产质量。
12.整机具备缺料报警功能,可以做到大批量生产时的无人值守。
13.整机安全性能一流

选配件:
1、GF 款电动喂料器(8MM,12MM,16MM,24MM,32MM)
2、吸嘴(7 种吸嘴,可以接受异形件的吸嘴定制)
3、QS48 组件(可以贴装48*48MM 的IC)
4、散料盘
5、IC 托盘
6、振动喂料器

产品技术参数:
  T4
贴片头数量 4 组贴片头
最大电路板面积 600×240mm
最大移动范围 640×460mm
Z 轴最大移动范围 20mm
典型贴片速度 不带视觉:6000-8000cph   带视觉:4000-6000cph
理论最大贴片速度 8000 cph
运动系统 XY 轴采用伺服电机驱动+工业双同步带传动+光栅尺定位
XY 轴分辨精度 ±0.001mm
重复贴片精度 ±0.015mm
对位方式 视觉对位
可以贴装元器件 0201 以上阻容件和38mm 以下IC(48mm 、0201相机和镜头可选)
编程方式 万能数据自动/导入影像学习/键盘输入

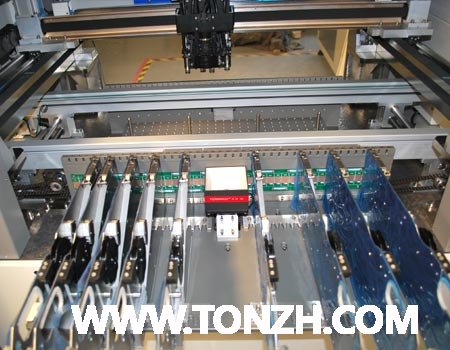

带式喂料器 可选配8mm,12mm,16mm,24mm,32mm,44mm喂料器
喂料器数量


如果放置GF 喂料器,可以放置70 把8MM GFTA-08S 喂料器。
1、前边可以放置35 把8MMGFTA-08S 喂料器
2、后边可以放置35 把8MM GFTA-08S 喂料器(不安装IC 盘时)如果放置CF 喂料器,可以放置80 把8MM CF 喂料器(不安装IC 盘时)
IC 盘数目 放置2 个IC 盘时,最大电路板面积340*240mm
放置1 个IC 盘时,最大电路板面积480*240mm
操作系统 WINDOWS XP/win7(32bit)
压缩空气 80psi(0.5Mpa),气体流量≥90L/M
电源 220v,50Hz,4kw
重量 700kg
外形体积 1450×1100×1300mm

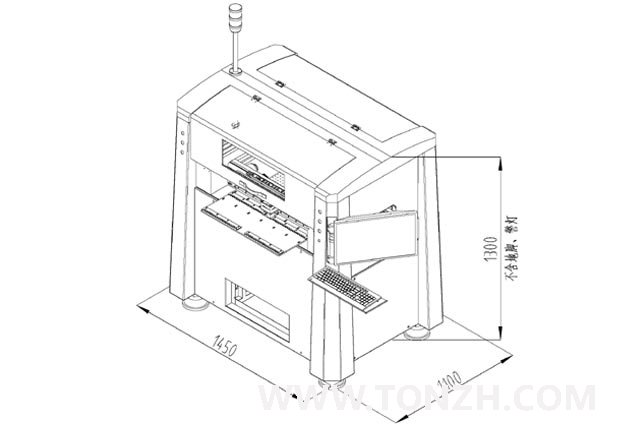

T4外形二维图:
