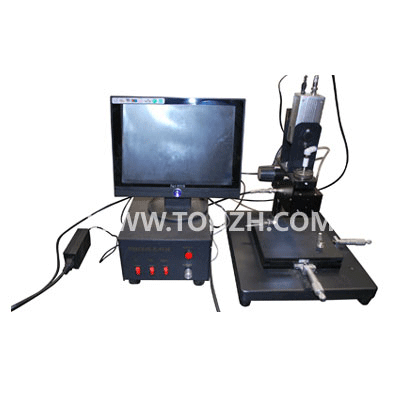

手动视觉高精密贴片机TP38V
产品类别: 贴片机
产品型号: TP38V
产品特点: 全自动高精密
应用范围: SMT行业
详细规格下载
订购热线:010-60597238-893
咨询热线:400-638-9522
详细介绍
商品名称】:手动视觉高精密贴片机TP38V
联系电话】:010-51669522
生产厂家】:同志科技
商品规格】:TP38V

商品简介】:

    同志科技推出的 TP38V 手动高精密 IC 贴片机,它具有视觉对位,精度高的特点, 解决了中小企业经费困难、科研单位投资浪费的问题。
    TP38V 提供了一个能在 X 轴向、Y 轴向、Z 轴向可调节的 PCB 定位贴片平台,同时贴片 头能够任意角度旋转,充分保证了对位的高精度(精度可达到 0.01mm)。自带真空发生器, 可以方便的拾取各种IC元器件。通过四维方向的调整和高清晰光学CCD摄像镜头,配合专业 光学镀膜棱镜,使 QFP.PLCC 等精密管脚 IC 的贴装显的非常容易。可以非常方便的将精密的 IC 贴装通过视觉对位贴装到 PCB 板上,实现了高精度元器件的稳定贴装,同时防止手动贴 片时,因手颤抖带来的误差。 另外,它还具有配置灵活的优点,系统自带光源,提高图像的清晰度,进一步提高贴片对位的精度。
    TP38V贴片机配合真空贴片泵使用,通过手动开关控制真空气源,可以方便的实现任何细小间距芯片如 QFP、PLCC、BGA 等的准确定位、快速贴装。同时配备 X-Y 轴精密机械定位平台,使微小间距芯片的贴装定位更准确,更容易。


技术参数】:

1、TP38V贴片机具有机械4维自由度: 配有X、Y轴紧密机械定位平台可实现X、 Y轴方向的微调,上下(Z轴向)可自由 调整,同时θ角可自由旋转。
2、视觉系统:专业彩色高清晰度 CCD 摄像机配合光学镀膜棱镜,完成精密 IC 的高清晰成像.从而方便快捷的完成 IC 的贴装.
3、图像:可达50倍,轻松完成精密IC的贴装.
4、光源:蛇形照明光源配合氯素灯,可以任意角度调整,方便不同角度IC的成像,同时专业的 氯素灯杯,使视觉成像更加清晰.
5、外形尺寸:280mm x 260mm重量:约7.5 kg
6、定位精度可达:0.01mm

★如果产品改型,恕不另行通知,购买时请以实物为准!
