详细介绍

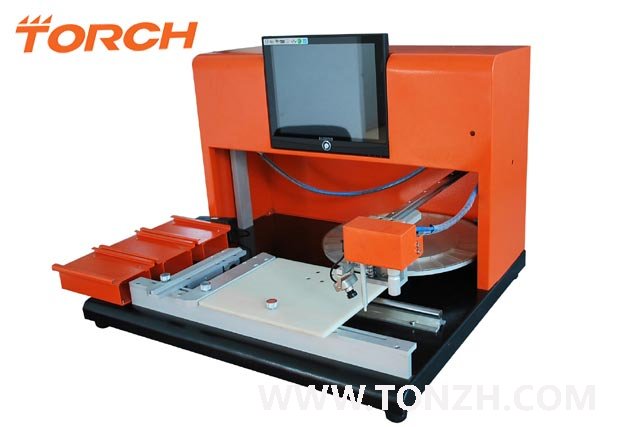

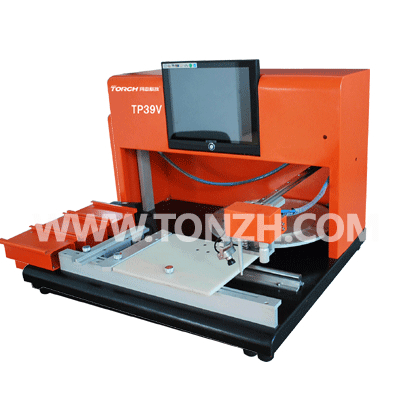

【商品名称】:手动视觉高精密贴片机TP39V
【生产厂家】:同志科技
【商品规格】:TP39V


高速手动贴片机TP39V,北京中科同志科技股份有限公司新的力作;采用机械4维自由度,贴片头θ角自由旋转360度,可以满足多角度贴装的高速手动贴片机;具有ccd相机辅助视觉检测功能,应用于贴装后的检测,是小型企业和科研院所高速手动贴片机的好选择。
【技术参数】:
【生产厂家】:同志科技
【商品规格】:TP39V





高速手动贴片机TP39V,北京中科同志科技股份有限公司新的力作;采用机械4维自由度,贴片头θ角自由旋转360度,可以满足多角度贴装的高速手动贴片机;具有ccd相机辅助视觉检测功能,应用于贴装后的检测,是小型企业和科研院所高速手动贴片机的好选择。
【技术参数】:
1、具有机械4维自由度:配有X、Y轴高精密导轨,贴片头可进行X向(水平),Y向(垂直)精密移动。X向可移动距离:540mm,Y向可移动距离:375mm
2、Z轴方向配置高精度导轨和密封轴承,贴片头可进行Z向(上下)平滑移动,确保贴片时的高精度。Z向可移动距离:60mm

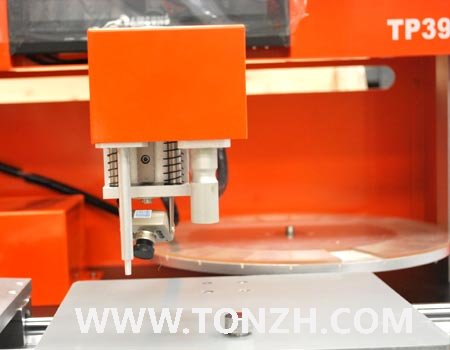

3、贴片头可进行旋转。θ角自由旋转角度L:0-360°
4、可贴装印刷板最大面积:260×280mm

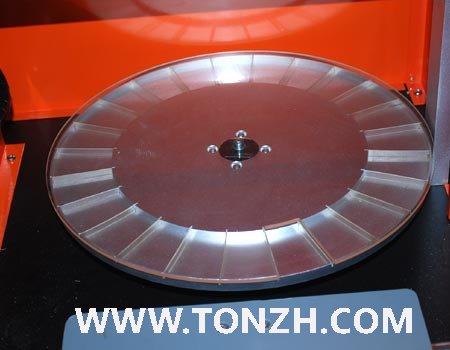

5、盘式喂料器可正反两个方向旋转
6、贴片速度:300-600粒/小时
7、具有CCD相机辅助对位功能,保证了在贴装时的精度和稳定性
8、重量:约40 kg
9、外形尺寸:800mm x 620mm x 500m

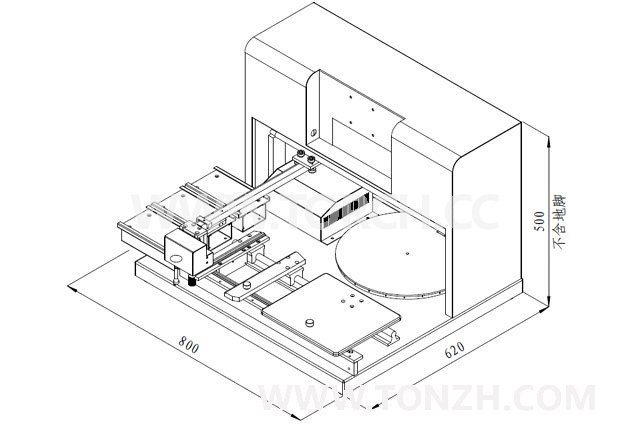

【二维图片】:
★如果产品改型,恕不另行通知,购买时请以实物为准!
