同志科技推出高速视觉贴片机M6D/M6,稳定贴装0402元件
时间:2020-05-26 11:14 来源:未知 作者:admin
点击:次

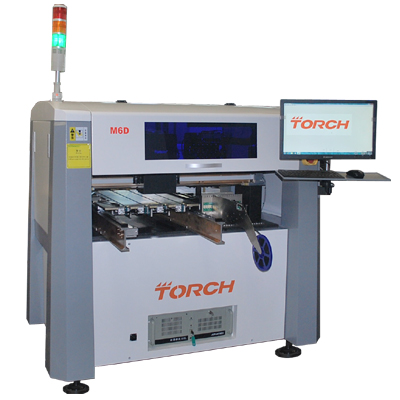

M6D
十二/六头高速视觉贴片机——M6D/M6
北京中科同志科技股份有限公司专业从事SMT设备领域研发及生产,拥有多年的行业经验,研发的小型高速视觉贴片机M6(6头)、M6D(12头)经过升级测试可以稳定贴装0402以上阻容件及各种LED芯片,同时满足SOP、SOT、PLCC、QFP等芯片的贴装,M系列贴版机体积小巧,贴装稳定,价格低廉,适合于中小型企业,科研院所贴装电源板、带电源吸顶灯、LED 显示屏、带电源环形灯、球泡灯、遥控板、各种小家电主板等。

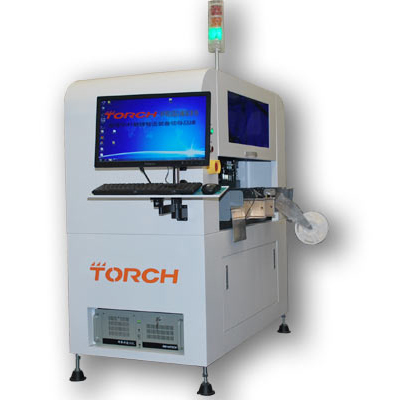

M6
欢迎大家来电咨询:13701314315
技术参数——M6D/M6
M6D 技术参数
1 贴片头数量12 组贴片头
2 贴装面积600mm×450mm
3 Z 轴最大移动范围20mm
4 最大贴片速度(全视觉) 9000-11000cph
5 最大贴片速度(非视觉) 12000-14000cph
6 XY 轴分辨精度±0.01mm
7 重复贴片精度±0.05mm
8 对位方式视觉对位
9 可以贴装元器件0402以上阻容件及各种LED芯片,同时满足SOP、SOT、PLCC、QFP等芯片的贴装
10 编程方式 数据自动/导入影像学习/键盘输入
11 喂料器数量
MAX 38种GFTA-08喂料器(600mm×450mm)(标配);
MAX 66种GFTA-08喂料器(600mm×250mm);(选配)
MAX38种GFTA-08喂料器+2种IC盘(600mm×250mm);(选配)
12 操作系统WINDOWS XP、WIN7
13 压缩空气80psi(0.5Mpa,气体流量≥200L/M
14 电源220V,50Hz,2KW
15 重量580kg
16 外形体积1550(L)×1300(W)×1300(H)
M6 技术参数
1、贴片头数量:6 组贴片头
2、贴装面积:
50mm×50mm~350mm×350mm(标准配置)
50mm×50mm~600mm×600mm(选配,更换传输系统即可快速实现)
3、Z 轴最大移动范围:15mm
4、视觉贴片速度:6500-7500 cph
5、非视觉贴片速度:9000-10000 cph
6、XY 轴分辨精度:±0.01mm
7、重复贴片精度:±0.05mm
8、对位方式:视觉对位
9、可以贴装元器件:最小0402—sop24
10、编程方式:数据自动/导入影像学习/键盘输入
11、原件种类:MAX 52种元器件
13、喂料器数量:
1.MAX52种电动喂料器(PCB:350*250mm);
2.MAX46种电动喂料器 (PCB:350*350mm);
3.MAX12种电动喂料器(PCB:600*600mm);
14、操作系统:WINDOWS XP/WIN7 32bit
15、压缩空气:80psi(0.5Mpa,气体流量≥90L/M)
16、电源:220v,50Hz,1.5kw
17、重量:350kg
18 外形体积:1400(L)×850(W)×1350(H)
