全自动点胶机TD4310DH

产品使用视频介绍:【播放地址一】【播放地址二】【播放地址三】
全自动点胶机系列视频展示:【播放地址一】【播放地址二】【播放地址三】
  浏览次数:
商品名称】:全自动点胶机TD4310DH 联系电话】:010-51669522||13331091975
生产厂家】:同志科技 商品规格】:TD4310DH
商品简介】:
  双工位全自动点胶机是一种通用电子生产设备,具有结构紧凑、操作方便、性能稳定、经济实用等优点,是集运动控制技术和点胶控制技术于一体的机电一体化产品,已广泛应用于电子元件制造、电路板组装、电器产品生产、集成电路封装以及精密机械、生物医药、轻工、包装、食品等行业。
产品结构】:

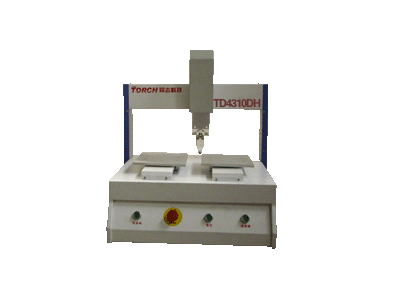

  双工位全自动点胶机的结构和外形尺寸如图(一)所示,它由Y1.Y2轴运动平台、X轴、Z轴等构成,底座里还配触摸屏控制器,进行运动控制和点胶控制,方便用户操作。

备  注】:
●控制四轴、高速高精度、点胶与运动性能;
●外接中文触摸屏编程器可轻而易举的准确调校,带来产品的高质量,提高生产效率,保证生产过程中质与量均优;该供给其体积小,使用方便,能在各种环境下长期可靠的工作,使用寿命长。
●高性比价
点胶头配置加热系统和温度控制系统,使胶水流动性达到理想
●有效行程:X轴—400mm(左右移动)
            Y1轴、Y2轴—300mm(工作台前后移动)
            Z轴—100mm(点胶头上下移动)
●最高速度:X轴—800mm/s
            Y1轴、Y2轴—800mm/s
            Z轴—300mm/s
●重复精度:±0.02mm
●驱动方式:步进电机+同步带
●最大承重:工作台—8千克 Z轴—3千克
●控制方式:点到点,直线和圆弧等
●编程方式:触摸屏控制,PC编程输入
●程序容量:100个程序/6000点 电源:AC220V
●气压:0~6Kgf/C㎡
●外形尺寸:680mm(长)*650mm(宽)*740mm(高)
●整机重量:约55 Kg
●面板控制:左右启动按钮,复位,急停
●编程界面:中/英文5.7英寸触摸屏示教器
