【商品简介】：
一、采集仪概述

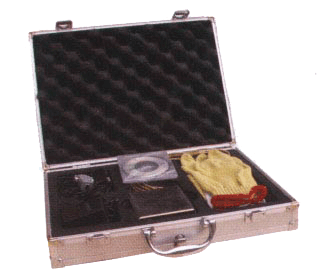

TT103型移动式温度式采集仪是一种存储式实时温度数据采集仪器，有三通道(TT103型)和七通道(TT107型)两种规格。每个通道配与相应的热电偶，可以同时对三个通道或七个通道以1Hz的采集率采集600秒数据。数据存于仪器中的非易失存储EPROM中，采集完毕后无需电池即可长期将数据保存在仪器中，直到下次采集时才将数据更新。更换仪器电池不会造成数据丢失。
TT103型移动式温度数据采集仪配有标准的RS232接口，可以直接与PC机的串行口相接。利用采集仪附带的软件可以将采集仪中的数据传送到PC机中。此软件在Windows下运行，界面友好，功能丰富。可以在屏幕上显示或在打印机上打印出各个通道的温度数据和随时间变化的曲线。
TT103型移动式温度数据采集仪体积小，使用简便，可广泛用于测量波峰焊、回流焊机的焊接温度工艺曲线。
二、技术指标
1．测温范围： 0~300℃
2．测温精度： ±2℃
3．采样间隔： 1秒
4．最大采样时间： 600秒
5．采样通道数： 3(或7)
6．传感器类型： 镍铬一镍硅(K型)热电偶
7．电源： 可充电电池
三、采集仪面板
数据采集面板
指示灯：状态开关处于“采集”位置时，指示灯亮半秒、来半秒，表示正常采样，采样时间达到600秒时，指示灯熄灭。状态开关处于“转储”位置时，指示灯点亮，直至数据传送完毕，指示灯熄灭。
四、数据采集
1．将热电偶插入相应的通道并固定到测温点上，并将采集仪放到适当位置。
2．将状态开关拨到“采集”位置，然后打开电源开关，指示灯开始闪烁(亮半秒、灭半秒)，表示采集仪工作正常。
3．启动焊接炉的传送带，让采集仪随传送带进入炉中。
4．采集仪从炉中出来后，将状态开关拨到“转储”位置，再关闭电源开关。
注意：拨开关次序不可颠倒，否则会丢失数据。 如果采集器在炉中的时间超过600秒钟，指示灯会自动熄灭，此时仍然要将状态开关拨到“转储”位置，然后关闭电源开关。
五、数据转储
1．用采集仪附带的通信电缆将仪器与PC机的串行口连接起来。通信电缆上用的是25针插头，用户可将它插入PC机的25针串行口中。
2．在PC机中运行采集仪软件。
3．在菜单中选择“接收串口数据”功能(或在工具条中选择相应功能的按钮)，待屏幕出现提示后打开采集仪电源，PC机开始接收数据。
4．数据接收完毕后关闭采集仪电源。
注意：如果出现“串行口选择错误”，通常是由于软件设置的串行口与采集器连接到PC机的串行口不一致造成的。只需在“通信口选择”中选择另一个串行口，再按“开始”键即可。 |
