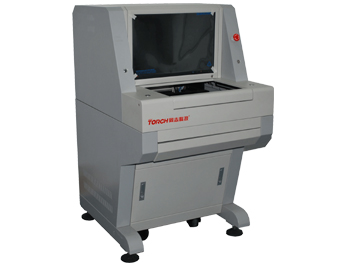

| 【商品名称】：TV350桌面型自动光学检测仪 |
【联系电话】：010-51669522||13331091975 |
| 【生产厂家】：同志科技 |
【商品规格】：TV350 |
【商品简介】：
TV350桌面型自动光学检测仪（AOI）应用于PCB生产过程中代替人工操作，自动检测贴片器件和焊点的状态以检查出不良品，从而大大提高生产效率和质量。本产品由长期在国外从事光学检测领域核心研究工作的留德博士领衔开发，拥有完全自主知识产权，公司位于北京中国科学院核心地区，人才济济，技术和资金实力雄厚。 |
|
|
【检测原理】：
1.器件检测
采用自主开发的基于机器学习策略的数字图像特征分类与识别算法，充分利用数字图像的颜色、性状以及统计信息，检测准确度更高，可以检测灰度算法无法检测的彩色标识的器件，以及器件缺漏、器件错位、器件翻转、器件侧立、器件破损、错误器件、错误极性等错误。
2.焊盘检测
通过科学的彩色光源布置、使得少焊锡、正常焊锡和过量焊锡的图像产生明显差别，并通过数字图像的特征分类与识别算法进行相应识别。对器件的位置精度要求较低，可以检测贴片精度较低的电路板。
3.IC焊脚检测
自主开发的焊脚识别算法可以全自动识别IC焊脚，并自动学习IC焊脚的各种图像特征，对连焊有非常灵敏的检测精度，而对IC器件的位置精度要求较低，可以检测手工放置的IC器件。

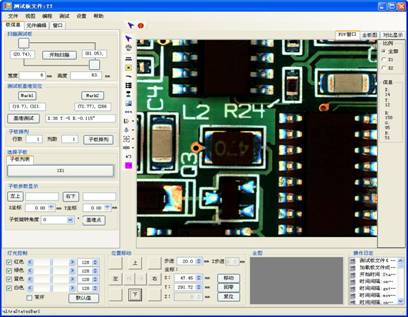

4.部分检测图例
|
|
【产品特色】：
1.极高的性价比
完全自主的知识产权大大的提高了性价比，只需极少的投资就可使您的生产线具备AOI的检测功能，从而在竞争日益激烈的无铅焊接时代提高产品质量。
2.强大的自动学习功能
 各种规格、类型器件都可以通过在器件轮廓处画框学习，无需作任何特殊处理。TV350 AOI软件会根据器件类型作相应的特征抽取、算法优化等自动处理，电阻、电容的焊锡学习和IC焊脚学习都是自动完成的，非常便利、快捷，编程时间通常小于0.5小时。
3.强大的检测功能
能够检测各种器件、焊锡和IC焊脚错误。
4.简明的全中文界面
全中文的菜单和提示，全中文的用户资料，熟悉的Windows点击和拖拉式操作，使国内操作和编程人员倍感轻松，操作人员的培训一般不超过1.0小时，编程人员培训一般不超过0.5天。
5.简单的生产环境要求
只需要器件的XY坐标和电路板的出料单（BOM）就可以自动学习，无需建立维护专门的元件库、封装库、或者复杂的转换软件，适合国内复杂的生产环境，学习使用的标准电路板可以容错、不影响编程的正确性。
6.智能化的学习过程
系统不仅可以自动获取诸如IC管脚的位置等参数，更可以自动修正编程样板的参数特异性，使得测试数据更具有通用的特性，从而减少误判，拥有极高的检测准确率，而且编程操作非常方便。 |
|
【产品技术指标】：
型号 |
TV350 |
技术
参数 |
最大PCB尺寸 |
250×350mm |
最大器件高度 |
40mm |
最小器件 |
0201 |
宽度调整 |
手动 |
检测
指标 |
检查项目 |
器件缺漏、器件错位、器件侧立、器件反面、器件破损、极性错误、错误器件、缺焊、过焊、连焊、OCR、条形码 |
最快检测速度 |
14平方厘米/秒 |
器件偏角 |
0—360度 |
分辨率 |
最小15微米/像素 |
可识别条形码 |
Code39、Code128、Inter leaved20f5、EAN12、PDF-417、Data Matrix |
操作系统 |
WindowsXP或Windows2000（中文版） |
电气
指标 |
电源 |
AC220V, 50Hz |
环境温度 |
5℃--39℃ |
环境湿度 |
5%--90% |
重量 |
100kg |
可选部件 |
维修工作站、检测结果打印机、SPC模块。 |
|
