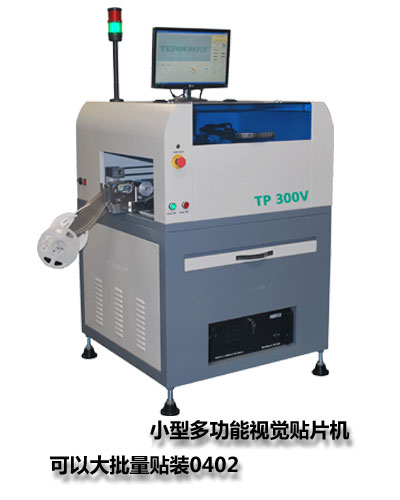

| 【商品名称】：台式全自动贴片机tp300v |
【联系电话】：010-51669522||13331091975 |
| 【品 牌】：德国泰姆瑞 |
【商品规格】：tp300v |
【商品简介】：
TP系列贴片机是一款全自动的台式贴片机，它通过真空吸嘴可以贴装各种元件，是目前市场上性价比最高的全自动贴片设备。 本产品适合大部份SMD片状元件0603, SOIC, PLCC及QFP IC；配置视觉对中系统，满足高精密度0.65mm脚距之QFP IC或BGA等芯片的贴装．除标准的圆形基准点外，没有丝印焊锡膏的方形PCB焊盘和环型穿孔焊盘，也可作为基准点来识。
【特点】：
1．整机采用铸造结构。底部平台和Y轴龙门结构全部采用铸造工艺。有效保证贴片机长期使用的可靠性和稳定性。
2．整机采用精密导轨，有效提高贴片精度。
3.整机采用高清晰工业相机，完成高精密元器件的视觉对位贴装。
4.配置视觉系统的贴片机，可以自动识别MARK点，有效提高贴片机生产效率和贴片精度。
5.可自动视觉编程，不用手动输入元件坐标。编程简单,方便入门者便捷实用。
6.标配一套小型IC盘。
7.整机配置5支吸嘴。可由软件提示手动更换吸嘴。
8.高性价比全自动贴片机，最适合中小规模生产、科研及个人使用。
【选配件】：
1、GF款电动喂料器（CF款备选，适合低成本生产和研发使用）
2、吸嘴 |
|
【技术参数】：
|
TP300V |
最大电路板面积 |
300×200mm |
最大移动范围 |
410×320mm |
Z轴最大移动范围 |
10mm |
典型贴片速度 |
2000-2600cph |
理论最大贴片速度 |
2800 cph |
重复贴片精度 |
±0.2mm |
对位方式 |
视觉对位 |
可以贴装元器件 |
0603以上阻容件和20mm以下IC |
编程方式 |
影像学习/键盘输入 |
传动方式 |
采用工业双同步带传动 |
带式喂料器 |
可选配8mm,12mm,16mm,24mm喂料器 |
喂料器数量 |
1、可以放置22个8MM CFTA-08S喂料器
2、可以放置18个8MM GFTA-08S喂料器 |
IC盘数目 |
最多1个 |
操作系统 |
WINDOWS XP |
压缩空气 |
80psi（0.5Mpa） |
电源 |
220v，50Hz，2kw |
重量 |
310kg |
外形体积 |
780×850×450mm |
|

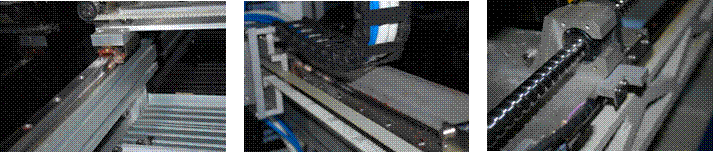

采用高精密方形导轨，有效提高贴片精度 采用工业同步带传动 也可采用高精密滚轴丝杠传动
|

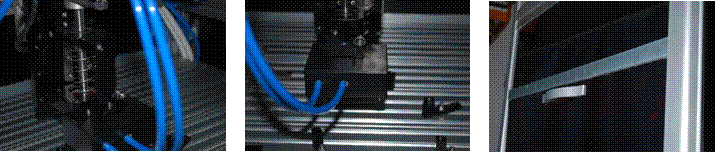

缓冲式设计的贴片头 光学棱镜配合工业相机的视觉贴片系统
工业铝型材设计的现代铝外壳 |
|
