【商品简介】：

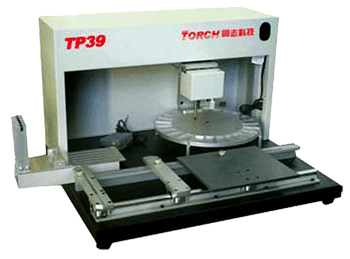

同志科技推出的TP39手动高精密贴片机，它具有多功能，高精度的最大特点，完全解决了中小企业经费困难、科研单位投资浪费的问题。
TP39贴片机由五个部分组成：
1、 贴片机主体
2、 PCB定位平台
3、 贴片顺滑导向控制系统
4、 静音真空泵
5、 元器件供料系统
功能特点：
该贴片机由同志科技的技术人员在多年的技术积淀之上，结合目前国内电子企业的生产情况和科研院所教学科研的小批量高精度贴装的实际情况，为中小型企业和科研院所量身定制的。整套系统配合不同的吸嘴，能拾放各种不同的贴片元器件，如片阻片容，二极管、三极管，SOT，SOP，PLCC，QFP等各种元器件。内置真空泵，不需外接气源，可以方便的拾取各种IC元器件。
操作流程：
盘式喂料器可放置24种元器件，带式喂料器可最多放置15种元器件，根据实际生产需求，放置好所有元器件后，打开电源，操作人员将贴片头轻轻移动到元器件顶部，元件便会自动被真空吸嘴吸起。然后把贴片头移动到PCB板相应焊盘上，旋转贴片头，对好位置，把贴片头向下简单一按，同时脚踩脚踏开关，真空关闭，完成这个元器件的贴装。
设计创新：
1、 贴片头的移动通过高精密导轨，确保高速移动时的稳定和高精度；
2、 符合人体工程学的设计，使工人长时间工作不会劳累；
3、 智能旋转喂料系统的设计，使操作人员拾取元器件时，轻轻一按，就能智能供料，有效提高工作效率。
系统配置：
1、24格智能盘式喂料器 1个
2、5条带式喂料器 3组
3、真空泵 1台
4、PCB定位平台 1套
5、操作支撑板 1块
6、贴片系统 1套
7、吸嘴 5个
8、吸盘 6个
另外，它还具有配置灵活的优点，可根据实际情况增加光源、放大台灯、显微镜等，进一步提高贴片的精度和速度。
同时配备X-Y轴精密机械定位平台，使微小间距芯片的贴装定位更准确，更容易。
|
