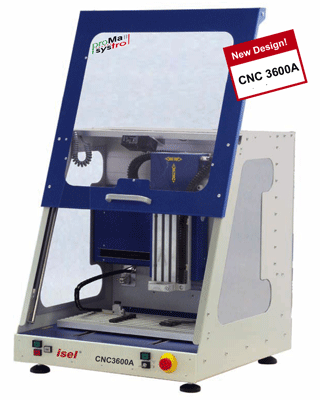

   德国PROMA CNC3600A全自动PCB雕刻机

  浏览次数:
商品名称】:德国PROMA CNC3600A全自动PCB雕刻机 联系电话】:010-51669522||13331091975
生产厂家】:德国PROMA公司 商品规格】:CNC3600A

商品简介】:
PCB雕刻机CNC3600A产品工艺特色:
 概述:
CNC3600A系列:特别适合精密双面板的制作;标配自动换嘴系统。标配德国精密丝杆配合高精度步进电机的三轴伺服控制器;准确控制XY轴;重复精度高,保证连续制板误差小于1mil。

设备特点】:
A.先进:可以雕刻双面板,雕刻钻孔裁边一机三用。
B.效率高:一张普通线路板几分钟即可完成。
C.高精度:采用德国精密丝杆配合德国高精度步进电机的三轴驱动系统,确保传动雕刻的高精度。
D.方便:软硬件安装简便,可以雕刻各种电路板。
E.保密:不需要外协加工,实验室可完成全过程。
F.操作软件为中文版,功能强大,使用方便快捷。雕刻进程具有记忆功能,可以在任何一段中断后在中断部分继续完成。
G.具有三面透明的隔音防尘罩,适合教学时的多角度演示和观察,同时前门带有安全保护装置,确保操作人员的安全。
H.标配刀头冷却及除尘系统,有效延长刀具的使用寿命,并可提高雕刻精度。
I.操作软件为汉化版,使学习和操作更加方便,同时雕刻进程具有记忆功能。
J.雕刻过程可以将多余的铜全部祛除,也可以采用勾边雕刻,将线路部分镂空,其余部分不雕刻,节约时间。提高效率.
K.多功能数据转换软件,可以适合各种PCB设计软件。
L.配置隔音防尘外罩,同时标准配置的安全防护装置,可避免机器高速运转时因为不规范的操作而伤人。

欢迎您联系我们获得PCB雕刻机的更多信息。

备  注】:

德国PROMA CNC3600全自动PCB雕刻机主要技术参数见下表:
1、最小线径:4mil(0.1 mm)
2、导线宽度:0.15mm
3、最小绝缘间距:0.15
4、重复精度:0.015mm
5、钻孔最小孔径:0.15mm
6、传动分辨率小于等于1um
7、加工幅度:300*400*100mm
8、主轴转速:10000-100000RPM无极可调
9、主轴功率:150W
10、全自动换刀,9把刀头,3mm-3.175mm的刀柄
11、钻孔能力:达到150次/分钟;
12、传动方式:德国精密丝杆配合高精度步进电机的三轴伺服控制器,步近电机、气动刀具夹头,带机罩。
13平整度补偿:保证线路板的平整度,进而保证雕刻精度
14照明装置:自带照明装置,更方便观察雕刻过程。
15、吸尘机构:专业的吸尘装置,保证机内清洁度,从而方便观察雕刻精度和过程,可以和真空吸附工作台配合使用。
16、软件:专业全自动换刀软件
17、摄像头定位系统:带定位靶标识别功能,可识别圆形靶标直径:0.1mm - 0.6mm,实时观测铣制,钻孔状况;自动识别靶标,快速重新定位。
18、操作系统:Win98/2000/XP
19、内存最小配置:512MB
20、手持式放大镜:放大倍数40倍,带毫米刻度和照明
21、专用气压缩机:带30升气罐,最高输出压力8 bar,流量 100升/分钟

注:用户有何特殊要求可协商。
